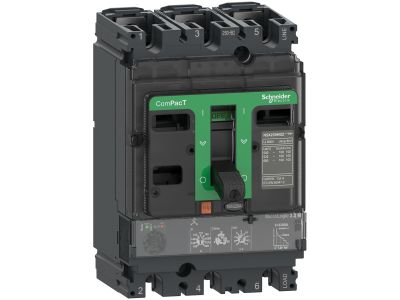

Wyłącznik ComPacT NSX, 160/250, 3 biegunowy, MicroLogic 2.2G, 160A | C10W32M100 Schneider Electric
Informacja o Produkcie
ComPacT NSX100HB2 to kompletny, trójbiegunowy, trójfazowy wyłącznik stały, zaprojektowany z myślą o optymalizacji przestrzeni i zdolności wyłączania. Stanowi on optymalny wybór do zastosowań związanych z ochroną silników. Zdolność wyłączania (Icu) wynosi 100 kA rms przy napięciu 500 V AC, 50/60 Hz oraz 100 kA rms przy napięciu 690 V AC, 50/60 Hz. Napięcie robocze wynosi 690 V AC, 50/60 Hz. Produkt ten wyposażony jest w elektroniczny moduł wyzwalający MicroLogic 2.2 M o wartości znamionowej 100 A. Moduł wyzwalający MicroLogic 2.2 M zapewnia regulowane zabezpieczenia długotrwałe i krótkotrwałe oraz stałe zabezpieczenie natychmiastowe. Ta wersja 3-biegunowa (105 mm x 161 mm x 86 mm) jest wyposażona w szereg opcjonalnych funkcji i akcesoriów. Spełnia wymagania norm międzynarodowych (IEC 60947), certyfikatów CCC i EAC oraz specyfikacji morskich. ComPacT NSX100HB2 stanowi część architektury EcoStruxure Power firmy Schneider Electric.
- Producent Schneider Electric
- Wymiary 0.11m x 0.14m x 0.2m
- Zakres nastawy wyzwalacza przeciążeniowego 50 - 100 A
- Zakres nastawy wyzwalacza zwarciowego 1500 - 1500 A
- Z zabezpieczeniem termicznym Tak
- Czułość na zanik fazy Tak
- Sposób wyzwalania Elektroniczny
- Znamionowe napięcie pracy 690 - 690 V
- Znamionowy prąd ciągły Iu 100 A
- Rodzaj podłączenia styków głównych Połączenie śrubowe
- Rodzaj elementu wykonawczego Inne
- Budowa urządzenia Urządzenie mocowane na stałe
- Ze zintegrowanym stykiem pomocniczym Nie
- Ze zintegrowanym wyzwalaczem podnapięciowym Nie
- Liczba biegunów 3
- Stopień ochrony (IP) IP40
- Wysokość 161 mm
- Szerokość 105 mm
- Głębokość 86 mm
- Straty mocy 14.1 W
