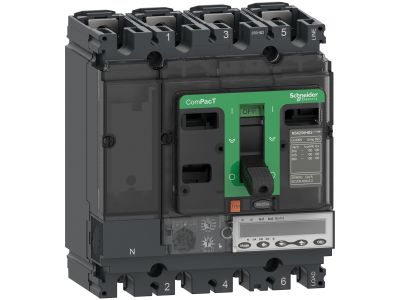

Wyłącznik ComPacT NSX, 100HB2, 100kA/690VAC, 4 biegunowy, MicroLogic 5.2E 100A | C10W45E040 Schneider Electric
Informacja o Produkcie
ComPacT NSX100HB2 to kompletny 4-biegunowy, 4-wyjściowy wyłącznik stały, zaprojektowany z myślą o optymalizacji zajmowanej przestrzeni i zdolności wyłączania. Stanowi on optymalny wybór do wszystkich zastosowań standardowych i specjalistycznych. Zdolność wyłączania (Icu) wynosi 100 kA rms przy napięciu 500 V AC, 50/60 Hz oraz 100 kA rms przy napięciu 690 V AC, 50/60 Hz. Napięcie robocze wynosi 690 V AC przy częstotliwości 50/60 Hz. Produkt ten wyposażony jest w elektroniczny moduł wyzwalający MicroLogic 5.2 E o prądzie znamionowym 40 A. Moduł wyzwalający MicroLogic 5.2 E zapewnia regulowaną ochronę długotrwałą, krótkotrwałą oraz natychmiastową. MicroLogic 5.2 E posiada wbudowany wyświetlacz umożliwiający precyzyjną regulację ustawień oraz odczyt energii (licznik energii). Ta wersja 4-biegunowa (140 mm x 161 mm x 86 mm) jest wyposażona w szereg opcjonalnych funkcji i akcesoriów. Spełnia wymagania norm międzynarodowych (IEC 60947), certyfikatów CCC i EAC oraz specyfikacji morskich. ComPacT NSX100HB2 stanowi część architektury EcoStruxure Power firmy Schneider Electric.
- Producent Schneider Electric
- Wymiary 0.15m x 0.14m x 0.2m
- Znamionowy prąd ciągły Iu 40 A
- Zakres napięcia znamionowego 690 - 690 V
- Zakres nastawy wyzwalacza przeciążeniowego 18 - 40 A
- Zakres nastawczy wyzwalacza zwarciowego zwłocznego 27 - 400 A
- Zakres nastawy wyzwalacza zwarciowego 60 - 600 A
- Zintegrowane zabezpieczenie przed zwarciem doziemnym Nie
- Rodzaj podłączenia styków głównych Połączenie śrubowe
- Budowa urządzenia Urządzenie mocowane na stałe
- Do montażu na szynie TH Nie
- Opcjonalny montaż na szynie DIN TH Tak
- Ze wskaźnikiem wyłączenia Tak
- Liczba biegunów 4
- Umiejscowienie przyłączy obwodów głównych Strona przednia
- Rodzaj elementu wykonawczego Przełącznik
- W komplecie z zabezpieczeniem Tak
- Wbudowany napęd silnikowy Nie
- Opcjonalny napęd silnikowy Tak
- Stopień ochrony (IP) IP40
- Straty mocy 18.8 W
- Ze zintegrowanym wyzwalaczem podnapięciowym Nie
