Wyłącznik ComPacT NSX, 100HB1, 75kA/690VAC, 3 biegunowy, TMD 100A | C10V3TM080 Schneider Electric

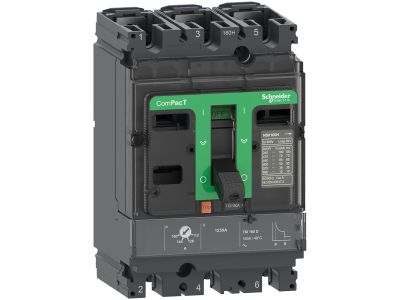

main product photo
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1545769
EAN
3606482001510
Kod Producenta
C10V3TM080
Dodaj do porównania
Wyłącznik ComPacT NSX, 100HB1, 75kA/690VAC, 3 biegunowy, TMD 100A

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

  • Producent Schneider Electric
  • Wymiary 0.114m x 0.142m x 0.193m
Wyłącznik do transformatorów, generatorów i zabezp. instalacji elektrycznej
  • Znamionowy prąd ciągły Iu 80 A
  • Zakres napięcia znamionowego 690 - 690 V
  • Zakres nastawy wyzwalacza przeciążeniowego 70 - 100 A
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym Nie
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na szynie TH Nie
  • Opcjonalny montaż na szynie DIN TH Nie
  • Ze wskaźnikiem wyłączenia Nie
  • Liczba biegunów 3
  • Umiejscowienie przyłączy obwodów głównych Strona przednia
  • Rodzaj elementu wykonawczego Przełącznik
  • W komplecie z zabezpieczeniem Tak
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny napęd silnikowy Tak
  • Stopień ochrony (IP) IP40

Do pobrania

Karta katalogowa.pdf (276.31 kB)
Karta charakterystyki.pdf (592.08 kB)
Instrukcja Techniczna.pdf (13.79 MB)
Deklaracja zgodności CE.pdf (373.85 kB)
Dodatkowe informacje.pdf (292.08 kB)
