Wyłącznik ComPacT NSX, 100HB1, 75kA/690VAC, 3 biegunowy, MicroLogic 2.2 100A | C10V32D040 Schneider Electric

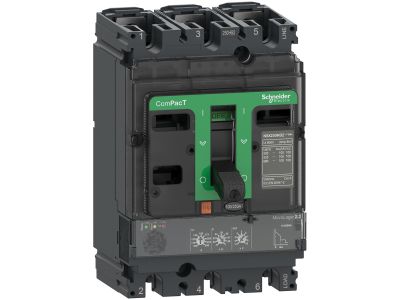

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1545761
EAN
3606482001572
Kod Producenta
C10V32D040
Wyłącznik ComPacT NSX, 100HB1, 75kA/690VAC, 3 biegunowy, MicroLogic 2.2 100A

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

ComPacT NSX100HB1 to kompletny, trójbiegunowy, trójfazowy wyłącznik stały, zaprojektowany z myślą o optymalizacji przestrzeni i zdolności wyłączania. Stanowi on optymalny wybór do wszystkich zastosowań standardowych i specjalistycznych. Zdolność wyłączania (Icu) wynosi 85 kA rms przy napięciu 500 V AC, 50/60 Hz oraz 75 kA rms przy napięciu 690 V AC, 50/60 Hz. Napięcie robocze wynosi 690 V AC przy częstotliwości 50/60 Hz. Produkt ten wyposażony jest w elektroniczny moduł wyzwalający MicroLogic 2.2 o wartości znamionowej 40 A. Moduł wyzwalający MicroLogic 2.2 zapewnia regulowane zabezpieczenia długotrwałe i krótkotrwałe oraz stałe zabezpieczenie natychmiastowe. Ta wersja 3-biegunowa (105 mm x 161 mm x 86 mm) jest dostępna z szeroką gamą opcjonalnych funkcji i akcesoriów. Urządzenie jest zgodne z normami międzynarodowymi (IEC 60947), certyfikatami CCC i EAC oraz specyfikacjami morskimi. ComPacT NSX100HB1 stanowi część architektury EcoStruxure Power firmy Schneider Electric.

  • Producent Schneider Electric
  • Wymiary 0.113m x 0.139m x 0.192m
Wyłącznik do transformatorów
  • Znamionowy prąd ciągły Iu 40 A
  • Zakres napięcia znamionowego 690 - 690 V
  • Zakres nastawy wyzwalacza przeciążeniowego 18 - 40 A
  • Zakres nastawczy wyzwalacza zwarciowego zwłocznego 27 - 400 A
  • Zakres nastawy wyzwalacza zwarciowego 600 - 600 A
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym Nie
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na szynie TH Nie
  • Opcjonalny montaż na szynie DIN TH Tak
  • Ze wskaźnikiem wyłączenia Tak
  • Liczba biegunów 3
  • Umiejscowienie przyłączy obwodów głównych Strona przednia
  • Rodzaj elementu wykonawczego Przełącznik
  • W komplecie z zabezpieczeniem Tak
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny napęd silnikowy Tak
  • Stopień ochrony (IP) IP40
  • Straty mocy 14.1 W
  • Ze zintegrowanym wyzwalaczem podnapięciowym Nie
