Wyłącznik ComPacT NSX, 100H, 70kA/415VAC, 3 biegunowy, TMD 32A | C10H3TM025 Schneider Electric

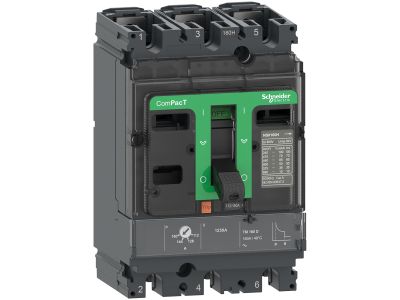

main product photo
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1545697
EAN
3606481998446
Kod Producenta
C10H3TM025
Dodaj do porównania
Wyłącznik ComPacT NSX, 100H, 70kA/415VAC, 3 biegunowy, TMD 32A

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

  • Producent Schneider Electric
  • Wymiary 0.17m x 0.12m x 0.19m
Wyłącznik do transformatorów, generatorów i zabezp. instalacji elektrycznej
  • Znamionowy prąd ciągły Iu 25 A
  • Zakres napięcia znamionowego 690 - 690 V
  • Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz 70 kA
  • Zakres nastawy wyzwalacza przeciążeniowego 70 - 100 A
  • Zakres nastawy wyzwalacza zwarciowego 300 - 300 A
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym Nie
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na szynie TH Nie
  • Opcjonalny montaż na szynie DIN TH Nie
  • Ze wskaźnikiem wyłączenia Nie
  • Liczba biegunów 3
  • Umiejscowienie przyłączy obwodów głównych Strona przednia
  • Rodzaj elementu wykonawczego Dźwignia
  • W komplecie z zabezpieczeniem Tak
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny napęd silnikowy Tak
  • Stopień ochrony (IP) IP30

Do pobrania

Karta katalogowa.pdf (276.44 kB)
Karta charakterystyki.pdf (592.08 kB)
Instrukcja Techniczna.pdf (13.79 MB)
Deklaracja zgodności CE.pdf (374.58 kB)
Dodatkowe informacje.pdf (292.08 kB)
