Wyłącznik bezpiecznikowy NFC 22x58 100A 4P | GS2JG4 Schneider Electric

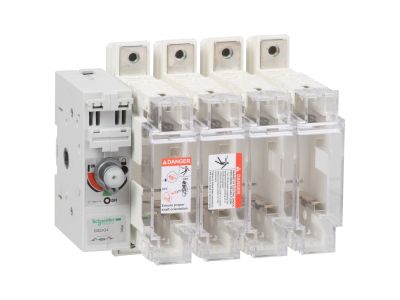

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1209961
EAN
3389119411011
Kod Producenta
GS2JG4
Wyłącznik bezpiecznikowy NFC 22x58 100A 4P

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Wyłącznik bezpiecznikowy TeSys GS, 4-biegunowy (4P), 100 A/750 V, przeznaczony do stosowania z cylindrycznymi wkładami bezpiecznikowymi NFC o wymiarach 22 x 58 mm do 100 A, do zastosowań silnikowych o mocy do 51 kW przy napięciu 400 V AC-23. Należy wyposażyć urządzenie w zewnętrzną dźwignię sterującą GS2AH montowaną po lewej stronie (dostępnych jest kilka modeli). W przypadku stosowania produktu poza panelem sterowania lub przy napięciu ≥500 V AC zaciski śrubowe należy wyposażyć w osłony zacisków 4P GS1AP34 po stronie wejściowej i wyjściowej (należy zamawiać oddzielnie), co zapewnia wysoką wytrzymałość na prąd zwarciowy wynoszącą 100 kA przy 400 V. Montaż można uzupełnić o dodatkowe moduły styków pomocniczych GS1AM (montaż czołowy), GS1AN (montaż boczny) oraz GS1AF (montaż górny do sygnalizacji przepalenia z bezpiecznikami typu stricker) (należy zamawiać oddzielnie). Dostępne są wkładki bezpiecznikowe cylindryczne typu aM i gG o wymiarach 22 × 58 mm bez elementów uderzeniowych DF2FA, DF2FN oraz z elementami uderzeniowymi DF3FA, DF3N (należy zamawiać oddzielnie). Posiada certyfikaty zgodności z wieloma normami (IEC, normy morskie).

  • Producent Schneider Electric
  • Wymiary 0.17m x 0.155m x 0.21m
Rozłącznik bezpiecznikowy
  • Jako rozłącznik główny Tak
  • Jako rozłącznik bezpieczeństwa Nie
  • Maksymalne znamionowe napięcie pracy Ue AC 750 V
  • Znamionowy prąd ciągły Iu 100 A
  • Znamionowa moc pracy dla AC-23 51 kW
  • Znamionowy warunkowy prąd zwarciowy Iq 100 kA
  • Znamionowy wytrzymywany prąd krótkotrwały Icw 100 kA
  • Do wkładek bezpiecznikowych 22x58 mm
  • Liczba biegunów 4
  • Z kontrolą stanu wkładki bezpiecznikowej Nie
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Do montażu na płycie Nie
  • Do montażu tablicowego Nie
  • Do montażu szynowego Tak
  • Rodzaj elementu wykonawczego Bez elementu sterowniczego
  • Umiejscowienie elementu napędowego Lewy
  • Opcjonalny napęd silnikowy Nie
  • Wbudowany napęd silnikowy Nie
  • Jako wyłącznik awaryjny Nie
  • Stopień ochrony (IP) strony czołowej IP20
  • Kierunek wprowadzenia kabla Inne
  • Ze złączami wtykowymi Nie
  • Montaż czołowy Tak
