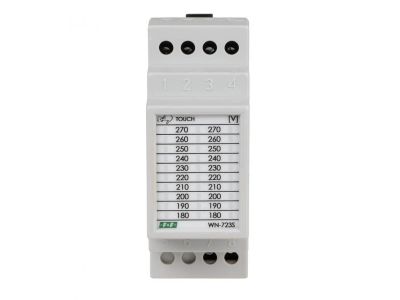

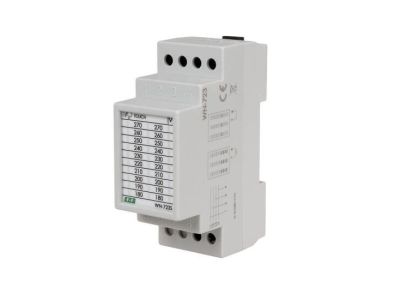

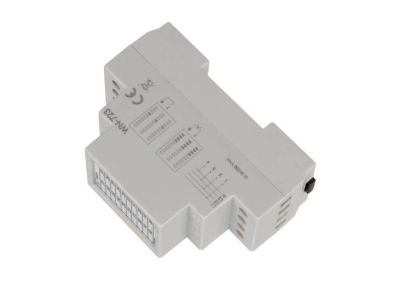

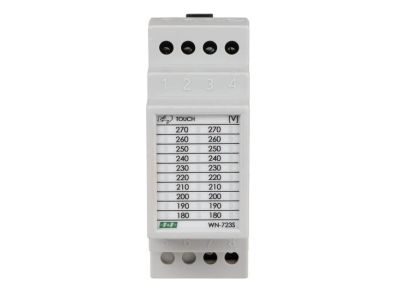

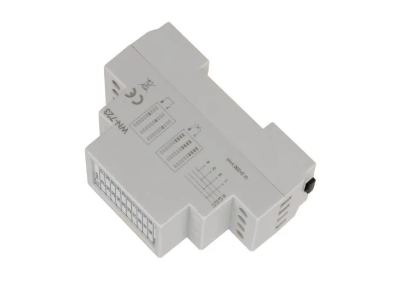

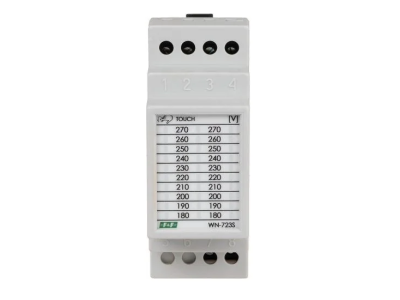

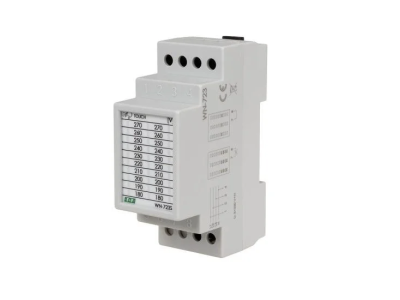

Wskaźnik napięcia trójfazowy WN-723 3x400V+ N Z wyzwalaniem wskazania WN-723S | WN-723S F&F

Wskaźnik napięcia WN-723s służy do ciągłego pomiaru wartości napięcia w sieci trójfazowej. Wygasza ekran w przypadku bezczynności. Wskaźnik aktywowany jest przyciskiem dotykowym.

Działanie
Przedział wskazywanego napięcia wynosi od 180 V do 270 V z dokładnością odczytu 10 V. Świecenie LED sygnalizuje wartość napięcia opisaną na jej wysokości. Wartość napięcia z przedziału od 190 V do 260 V jest wskazywana świeceniem zielonych diod LED. Wartości skrajne 180 V oraz 270 V wskazywane są poprzez czerwoną diodę LED. Napięcie niższe od 180 V pokazywane jest poprzez miganie czerwonej diody 180 V. Napięcie wyższe od 270 V wskazywane jest poprzez miganie diody znajdującej się najwyżej, lub w przypadku pracy w trybie „słupkowym” – miganiem całego bargrafu. Urządzenie może pracować w trybie „słupkowym” lub „pojedyncza dioda”. Wyboru dokonuje się poprzez zwarcie (lub nie) wyprowadzeń 7-8. Po włączeniu zasilania wartość napięcia wyświetlana jest przez czas 10 sekund, a następnie diody gasną. W celu ponownego wyświetlenia wartości trzeba dotknąć palcem frontu urządzenia w zaznaczonym punkcie.
