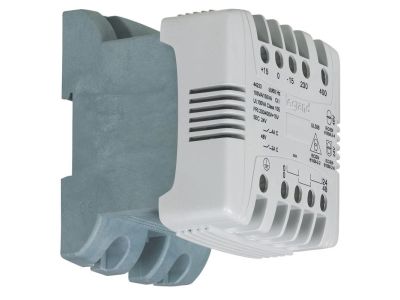

Transformator sterowniczy z filtrem 230/400-24/48V 160VA | 044234 Legrand
Informacja o Produkcie
Transformatory sterowania i sygnalizacji Jednofazowe
- Montaż na płycie montażowej za pomocą śrub
- IP 2X dla transformatorów do 400 VA, IK 04
- Zgodne z normami PN-EN 61558-2-2 i 2-4 lub 2-6, UL506 oraz CSA C22-2-nr 66
- Transformatory spełniają normy dotyczące wyposażenia budynków PN-EN 61131-2, PN-EN 60204-1 PN-EN 60439-1
- Elementy aktywne chronione obudową do 1000 VA
- Z filtrem przeciwzakłóceniowym (z wyjątkiem nr. ref. 0442 16/17/18)
- Transformatory do 250 VA montowane bezpośrednio na wsporniku montażowym TH35
- Dostarczany z zaciskiem ochronnym ( do 1000 VA)
Parametry produktu
Sterownicze, bezpieczeństwa (24V)Sterownicze, separacyjne (48V)24
- 48V V
- 230
- 400 V ± 15 V (uzwojenie pierwotne) / 24
- 48 V (uzwojenie wtórne)
- Moc wg PN i CSA: 160 VA
- Moc wg UL UL: 140 VA
- Dopuszczalna chwilowa obciążalność przy cosφ = 0,5: 250 VA
- Dostarczane z zaciskiem ochronnym (do 1000 VA)
- Producent Legrand
- Wykonany jako transformator bezpieczeństwa Tak
- Wykonany jako transformator separacyjny Nie
- Wykonany jako autotransformator Nie
- Napięcie pierwotne 1 215 - 215 V
- Napięcie pierwotne 2 230 - 230 V
- Napięcie pierwotne 3 245 - 245 V
- Napięcie pierwotne 4 385 - 385 V
- Napięcie pierwotne 5 400 - 400 V
- Napięcie pierwotne 6 415 - 415 V
- Napięcie wtórne 1 24 - 24 V
- Napięcie wtórne 2 48 - 48 V
- Znamionowa moc pozorna 160 VA
- Klasa materiału izolacyjnego zgodnie z IEC 85 B
- Odporność na zwarcie Nie
- Względne napięcie zwarcia 7.23 %
- Szerokość 94 mm
- Wysokość 112 mm
- Głębokość 113 mm
- Stopień ochrony (IP) IP2X
- Rdzeń toroidalny Nie
- Do montażu PCB Nie
- Wersja modułowa Tak
