Styk pomocniczy iOF 1 CO zaciski górne | A9A26905 Schneider Electric

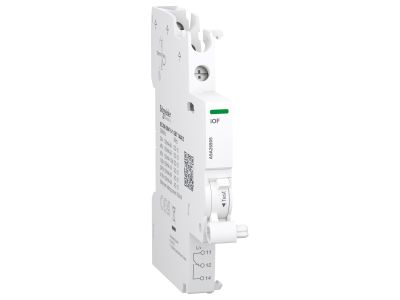

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1661664
EAN
3606486115169
Kod Producenta
A9A26905
Styk pomocniczy iOF 1 CO zaciski górne

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Ten element pomocniczy Acti9 to modułowy styk OC służący do zdalnego sygnalizowania położenia powiązanego urządzenia. W sieci prądu przemiennego prąd znamionowy In wynosi od 100 mA do 6 A przy częstotliwości roboczej od 50 Hz do 60 Hz i napięciu 240 V AC oraz od 100 mA do 3 A przy częstotliwości roboczej od 50 Hz do 60 Hz i napięciu 415 V AC. W sieci prądu stałego prąd znamionowy In zawsze zaczyna się od 100 mA przy napięciu od 24 V DC do 130 V DC. Wzrasta on do 6 A przy 24 V DC, 2 A przy 48 V DC, 1,5 A przy 60 V DC oraz 1 A przy 130 V DC. Urządzenie posiada przełącznik jednopozycyjny ze stykami typu 1 C/O. Urządzenie jest przeznaczone do nowych lub modernizowanych instalacji w małych obiektach komercyjnych lub budynkach. Ten styk typu OC jest kompatybilny z seriami Acti9, takimi jak podwójne zaciski iC60 i podwójne zaciski iID. Symbol iOF służy jako skrót nazwy urządzenia lub kod kompatybilności. Urządzenie posiada u góry zacisk śrubowy. Połączenie to umożliwia podłączenie sztywnego kabla miedzianego. Przekrój kabla mieści się w zakresie od 1 mm² do 4 mm². Urządzenie posiada u góry zacisk śrubowy. Złącze to umożliwia podłączenie giętkiego kabla miedzianego. Przekrój kabla mieści się w zakresie od 0,5 mm² do 2,5 mm². Posiada ono u góry zacisk śrubowy. Złącze to umożliwia podłączenie sztywnych kabli miedzianych (2 kable). Przekrój kabla wynosi 2,5 mm². Posiada ono u góry zacisk śrubowy. Złącze to umożliwia podłączenie giętkich kabli miedzianych z tulejkami (2 kable). Przekrój przyłączeniowy wynosi 1,5 mm². Znamionowe napięcie izolacji (Ui) wynosi do 500 V. Znamionowe napięcie impulsowe (Uimp) wynosi 4 kV. Szerokość w odstępach co 9 mm wynosi 1. Wymiary wynoszą (szer.) 9 mm x (wys.) 86 mm x (gł.) 73 mm. Kolor produktu to biały (RAL 9003). Stopień zanieczyszczenia wynosi 3. Poziom tropikalizacji to obróbka 2. Moment dokręcania połączenia wynosi 1 N·m (od dołu) dla śrubokręta typu PZ1. Zgodnie z normą IEC 60529 stopień ochrony IP wynosi IP20. Temperatura pracy wynosi od -35°C do +70°C. Temperatura przechowywania wynosi od -40°C do +85°C. Produkt ten jest zgodny z normami EN/IEC 60947-5-1 oraz GB/T 14048.5. Produkt posiada certyfikaty z oznaczeniami CE i UKCA.

  • Producent Schneider Electric
  • Wymiary 0.08m x 0.02m x 0.095m
Wyposażenie dodatkowe do aparatury modułowej
  • Do montażu z Wyłącznik różnicowoprądowy z członem nadprądowym / wyłącznik nadprądowy
  • Liczba styków przełącznych 1
  • Znamionowy prąd załączania 0.1 A
  • Napięcie znamionowe 240 V
  • Z samotestem prądu różnicowego Nie
  • Do maks. liczby styków głównych (ogółem) 4
  • Do maks. prądu styków głównych 63 A
  • Funkcja Styk pomocniczy
  • Szerokość wyrażona liczbą modułów 0.5
  • Rodzaj napięcia AC/DC
