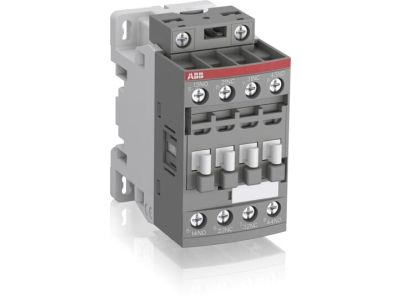

Stycznik pomocniczy AC-15 3A 4P (2NO+2NC), 250-500V AC/DC, NF22E-14, zaciski śrubowe | 1SBH137001R1422 ABB
Stycznik pomocniczy AC-15 3A 4P (2NO+2NC), 250-500V AC/DC, NF22E-14, zaciski śrubowe
Informacja o Produkcie
Alternatywny kod produktu: 1SBH137001R1422NF22E-14 to 4-biegunowy przekaźnik stycznikowy 690 V IEC lub 600 UL z zaciskami śrubowymi, służący do przełączania obwodów pomocniczych i sterujących.
Dzięki technologii AF przekaźnik stycznikowy ma szeroki zakres napięcia sterującego (250-500 V 50/60 Hz i DC), zarządzając dużymi zmianami napięcia sterującego, zmniejszając zużycie energii przez panel i zapewniając odrębne operacje w niestabilnych sieciach. Ponadto wbudowana jest ochrona przeciwprzepięciowa, która oferuje kompaktowe rozwiązanie. Przekaźniki stycznikowe NF mają konstrukcję blokową, można je łatwo rozbudować o dodatkowe bloki styków pomocniczych i dodatkową szeroką gamę akcesoriów.
Te przekaźniki stycznikowe zawierają mechanicznie sprzężone styki pomocnicze zgodne z załącznikiem L do normy IEC 60947-5-1 i są oznaczone z boku symbolem "Mechanicznie połączone".
- Producent ABB
- Wymiary 0.081m x 0.048m x 0.088m
- Seria producenta NF22E
Stycznik pomocniczy
- Znamionowe napięcie sterowania Us dla AC 50 Hz 250 - 500 V
- Znamionowe napięcie sterowania Us dla AC 60 Hz 250 - 500 V
- Znamionowe napięcie sterowania Us dla DC 250 - 500 V
- Rodzaj napięcia sterowania AC/DC
- Znamionowy prąd pracy Ie 3 A
- Sposób przyłączenia obwodu pomocniczego Połączenie śrubowe
- Sposób montażu Szyna DIN / śruba
- Złącze (interfejs) Nie
- Liczba styków pomocniczych rozwiernych 2
- Liczba styków pomocniczych zwiernych 2
- Ze wskaźnikiem LED Nie
- Możliwa obsługa ręczna Nie
- Znamionowy prąd pracy 3 A
- Obsługa ręczna Nie
- Napięcie pracy dla AC 50 Hz 690 - 690 V
- Napięcie pracy dla AC 60 Hz 690 - 690 V
- Napięcie pracy dla DC 6 - 6 V
- Rodzaj napięcia zasilania AC
- Znamionowy prąd załączania 4 A
- Szerokość 45 mm
- Wysokość 86 mm
- Głębokość 77 mm
