Stycznik nawrotny TeSys 25A AC-3 napięcie cewki 110VAC 3P 1NO+1NC, TeSys D | LC2D25F7 Schneider Electric

Producent
Schneider Electric
Kod
1183272
EAN
3389110386813
Kod Producenta
LC2D25F7

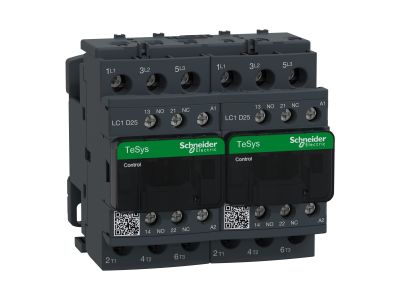

Stycznik nawrotny TeSys 25A AC-3 napięcie cewki 110VAC 3P 1NO+1NC, TeSys D
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Układ nawrotny TeSys D AC3 25A 3p 1NO 1NC cewka 110VAC zaciski skrzynkowe. gama produktów: TeSys - Nazwa produktu: TeSys D - skrócona nazwa urządzenia: LC2D - zastosowanie: obciążenie rezystancyjne, sterowanie silnikiem - Kategoria użytkowania: AC-1, AC-3 - prezentacja urządzenia: zamontowany z rewersyjną szyną zasiliającą - Opis biegunów: 3P - kombinacja styków: 3 NO - [Ue] znamionowe napięcie łączeniowe: <= 300 V prąd stały (DC) dla obwód mocy, <= 690 V prąd przemienny (AC) 25...400 Hz dla Obwód zasilający - Znamionowy prąd łączeniowy [Ie]: 25 A (<= 60 °C) w <= 440 V prąd przemienny (AC) AC-3 dla Obwód zasilający, 40 A (<= 60 °C) w <= 440 V prąd przemienny (AC) AC-1 dla Obwód zasilający - moc silnika w kW: 11 kW w 380...400 V prąd przemienny (AC) 50/60 Hz, 11 kW w 415...440 V prąd przemienny (AC) 50/60 Hz, 15 kW w 500 V prąd przemienny (AC) 50/60 Hz, 15 kW w 660...690 V prąd przemienny (AC) 50/60 Hz, 5.5 kW w 220...230 V prąd przemienny (AC) 50/60 Hz - moc silnika w KM: 15 HP w 460/480 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki, 2 HP w 115 V prąd przemienny (AC) 50/60 Hz dla 1 faza silniki, 20 HP w 575/600 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki, 3 HP w 230/240 V prąd przemienny (AC) 50/60 Hz dla 1 faza silniki, 5 HP w 200/208 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki, 7,5 HP w 230/240 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki - konfiguracja styku pomocniczego: 1 NO + 1 NC - kategoria przepięciowa: III - znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith] : 10 A w <= 60 °C dla obwód sygnalizacyjny, 40 A w <= 60 °C dla Obwód zasilający - Irms znamionowy prąd załączany: 140 A prąd przemienny (AC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1, 250 A prąd stały (DC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1, 450 A w 440 V dla Obwód zasilający zgodnie z IEC 60947 - [Icw] znamionowy prąd krótkotrwały wytrzymywany: 100 A 1 s obwód sygnalizacyjny, 120 A <= 40 °C 1 min. Obwód zasilający, 120 A 500 ms obwód sygnalizacyjny, 140 A 100 ms obwód sygnalizacyjny, 240 A <= 40 °C 10 s Obwód zasilający, 380 A <= 40 °C 1 s Obwód zasilający, 50 A <= 40 °C 10 min. Obwód zasilający - paramtery bezpiecznika dobezpieczającego: 10 A gG dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1, 40 A gG w <= 690 V koordynacja typ 2 dla Obwód zasilający, 63 A gG w <= 690 V koordynacja typ 1 dla Obwód zasilający - Znamionowe napięcie izolacji [Ui] : 600 V dla obwód mocy certyfikaty CSA, 600 V dla obwód mocy certyfikaty UL, 600 V dla obwód sygnalizacyjny certyfikaty CSA, 600 V dla obwód sygnalizacyjny certyfikaty UL, 690 V dla obwód sygnalizacyjny zgodnie z IEC 60947-1, 690 V dla Obwód zasilający zgodnie z IEC 60947-4-1 - trwałość elektryczna: 1,4 Mcykli 40 A AC-1 przy Ue <= 440 V, 1,65 Mcykli 25 A AC-3 przy Ue <= 440 V - strata mocy na biegun: 1.25 W AC-3, 3,2 W AC-1 - pokrywa ochronna: z - typ blokowania: mechaniczny - podstawa montażowa: płyta, szyna - normy: CSA C22.2 Nr 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certyfikaty produktu: BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA, UL - przyłącza - zaciski: Obwód sterowania : zaciski śrubowe 1 kabel (kable) 1...4 mm² - sztywność kabla: elastyczny - bez końcówka przewodu, Obwód sterowania : zaciski śrubowe 1 kabel (kable) 1...4 mm² - sztywność kabla: elastyczny - z końcówka przewodu, Obwód sterowania : zaciski śrubowe 1 kabel (kable) 1...4 mm² - sztywność kabla: stały - bez końcówka przewodu, Obwód sterowania : zaciski śrubowe 2 kabel (kable) 1...2.5 mm² - sztywność kabla: elastyczny - z końcówka przewodu, Obwód sterowania : zaciski śrubowe 2 kabel (kable) 1...4 mm² - sztywność kabla: elastyczny - bez końcówka przewodu, Obwód sterowania : zaciski śrubowe 2 kabel (kable) 1...4 mm² - sztywność kabla: stały - bez końcówka przewodu, Obwód zasilający : zaciski śrubowe 1 kabel (kable) 1...10 mm² - sztywność kabla: elastyczny - z końcówką kablową, Obwód zasilający : zaciski śrubowe 1 kabel (kable) 1.5...10 mm² - sztywność kabla: stały - bez końcówka przewodu, Obwód zasilający : zaciski śrubowe 1 kabel (kable) 2.5...10 mm² - sztywność kabla: elastyczny - bez końcówka przewodu, Obwód zasilający : zaciski śrubowe 2 kabel (kable) 1.5...6 mm² - sztywność kabla: elastyczny - z końcówka przewodu, Obwód zasilający : zaciski śrubowe 2 kabel (kable) 2.5...10 mm² - sztywność kabla: elastyczny - bez końcówka przewodu, Obwód zasilający : zaciski śrubowe 2 kabel (kable) 2.5...10 mm² - sztywność kabla: stały - bez końcówka przewodu - moment dokręcania: Obwód sterowania : 1.7 N.m - wł zaciski śrubowe - ze śrubokrętem Philips nr 2, Obwód sterowania : 1.7 N.m - wł zaciski śrubowe - ze śrubokrętem płaska Ø 6 mm, Obwód zasilający : 2.5 N.m - wł zaciski śrubowe - ze śrubokrętem Philips nr 2, Obwód zasilający : 2.5 N.m - wł zaciski śrubowe - ze śrubokrętem płaska Ø 6 mm - czas pracy: 12...22 ms zamykanie, 4...19 ms otwieranie - poziom bezpieczeństwa i niezawodności: B10d = 1369863 cykl contactor with nominal load zgodnie z EN/ISO 13849-1, B10d = 20000000 cykl contactor with mechanical load zgodnie z EN/ISO 13849-1 - trwałość mechaniczna: 15 Mcykli.
  • Producent Schneider Electric
  • Seria producenta Tesys D
Układ stycznikowy
  • Funkcja Układ nawrotny
  • Znamionowe napięcie sterowania Us dla AC 50 Hz 110 - 110 V
  • Znamionowe napięcie sterowania Us dla AC 60 Hz 110 - 110 V
  • Rodzaj napięcia sterowania AC
  • Znamionowy prąd pracy Ie dla AC-3, 400 V 25 A
  • Znamionowa moc pracy dla AC-3, 400 V 11 kW
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Stopień ochrony (IP) IP20
  • Stopień ochrony (NEMA) Inne
