Stycznik nawrotny TeSys 115A AC-3 napięcie cewki 230VAC 3P, TeSys D | LC2D115P7 Schneider Electric
Stycznik nawrotny TeSys 115A AC-3 napięcie cewki 230VAC 3P, TeSys D
Informacja o Produkcie

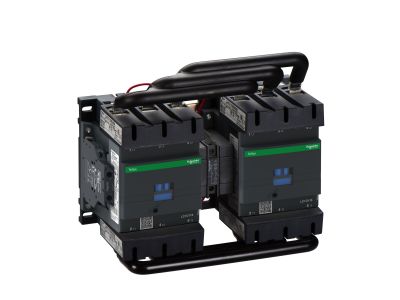

Układ nawrotny TeSys D AC3 115A 3p 1NO 1NC cewka 230VAC. gama produktów: TeSys - Nazwa produktu: TeSys D - skrócona nazwa urządzenia: LC2D - zastosowanie: obciążenie rezystancyjne, sterowanie silnikiem - Kategoria użytkowania: AC-1, AC-3 - prezentacja urządzenia: zamontowany z rewersyjną szyną zasiliającą - Opis biegunów: 3P - kombinacja styków: 3 NO - [Ue] znamionowe napięcie łączeniowe: <= 1000 V prąd przemienny (AC) 25...400 Hz dla obwód mocy, <= 300 V prąd stały (DC) dla obwód mocy - Znamionowy prąd łączeniowy [Ie]: 115 A (<= 60 °C) w <= 440 V prąd przemienny (AC) AC-3 dla obwód mocy, 200 A (<= 60 °C) w <= 440 V prąd przemienny (AC) AC-1 dla obwód mocy - moc silnika w kW: 30 kW w 220...230 V prąd przemienny (AC) 50/60 Hz, 55 kW w 380...400 V prąd przemienny (AC) 50/60 Hz, 59 kW w 415...440 V prąd przemienny (AC) 50/60 Hz, 65 kW w 1000 V prąd przemienny (AC) 50/60 Hz, 75 kW w 500 V prąd przemienny (AC) 50/60 Hz, 80 kW w 660...690 V prąd przemienny (AC) 50/60 Hz - moc silnika w KM: 100 HP w 575/600 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki, 30 HP w 200/208 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki, 40 HP w 230/240 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki, 75 HP w 460/480 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki - konfiguracja styku pomocniczego: 1 NO + 1 NC - kategoria przepięciowa: III - Irms znamionowy prąd załączany: 1260 A w 440 V dla Obwód zasilający zgodnie z IEC 60947, 140 A prąd przemienny (AC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1, 250 A prąd stały (DC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1 - [Icw] znamionowy prąd krótkotrwały wytrzymywany: 100 A 1 s obwód sygnalizacyjny, 1100 A <= 40 °C 1 s obwód mocy, 120 A 500 ms obwód sygnalizacyjny, 140 A 100 ms obwód sygnalizacyjny, 250 A <= 40 °C 10 min. obwód mocy, 550 A <= 40 °C 1 min. obwód mocy, 950 A <= 40 °C 10 s obwód mocy - paramtery bezpiecznika dobezpieczającego: 10 A gG dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1, 200 A gG w <= 690 V koordynacja typ 2 dla obwód mocy, 250 A gG w <= 690 V koordynacja typ 1 dla obwód mocy - Znamionowe napięcie izolacji [Ui] : 1000 V dla Obwód zasilający zgodnie z IEC 60947-4-1, 600 V dla obwód mocy certyfikaty CSA, 600 V dla obwód mocy certyfikaty UL, 600 V dla obwód sygnalizacyjny certyfikaty CSA, 600 V dla obwód sygnalizacyjny certyfikaty UL, 690 V dla obwód sygnalizacyjny zgodnie z IEC 60947-1 - trwałość elektryczna: 0,95 Mcykli 115 A AC-3 <= 440 V - strata mocy na biegun: 24 W AC-1, 7,9 W AC-3 - pokrywa ochronna: z - typ blokowania: elektryczny, mechaniczny - podstawa montażowa: płyta, szyna - normy: CSA C22.2 Nr 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certyfikacja produktu: BV, CCC, CSA, DNV, EAC, GL, RINA, UL - przyłącza - zaciski: obwód mocy : złącze 1 kabel (kable) 10...120 mm² - sztywność kabla: stały - bez końcówka przewodu, obwód mocy : złącze 2 kabel (kable) 10...50 mm² - sztywność kabla: stały - bez końcówka przewodu, Obwód sterowania : zaciski śrubowe 1 kabel (kable) 1...2.5 mm² - sztywność kabla: elastyczny - bez końcówka przewodu, Obwód sterowania : zaciski śrubowe 1 kabel (kable) 1...2.5 mm² - sztywność kabla: elastyczny - z końcówką kablową, Obwód sterowania : zaciski śrubowe 2 kabel (kable) 1...2.5 mm² - sztywność kabla: elastyczny - bez końcówka przewodu, Obwód sterowania : zaciski śrubowe 2 kabel (kable) 1...2.5 mm² - sztywność kabla: elastyczny - z końcówka przewodu, Obwód sterowania : zaciski śrubowe 2 kabel (kable) 1...2.5 mm² - sztywność kabla: stały - bez końcówka przewodu, Obwód zasilający : złącze 1 kabel (kable) 10...120 mm² - sztywność kabla: elastyczny - bez końcówka przewodu, Obwód zasilający : złącze 1 kabel (kable) 10...120 mm² - sztywność kabla: elastyczny - z końcówka przewodu, Obwód zasilający : złącze 2 kabel (kable) 10...50 mm² - sztywność kabla: elastyczny - bez końcówka przewodu, Obwód zasilający : złącze 2 kabel (kable) 10...50 mm² - sztywność kabla: elastyczny - z końcówka przewodu, Obwody sterowania : zaciski śrubowe 1 kabel (kable) 1...2.5 mm² - sztywność kabla: stały - bez końcówka przewodu - moment dokręcania: obwód mocy : 12 N.m - wł złącze sześciokątny 4 mm, Obwody sterowania : 1.2 N.m - wł zaciski śrubowe - ze śrubokrętem Philips nr 2, Obwody sterowania : 1.2 N.m - wł zaciski śrubowe - ze śrubokrętem płaska Ø 6 mm - czas pracy: 20...50 ms zamykanie, 6...20 ms otwieranie - poziom bezpieczeństwa i niezawodności: B10d = 1369863 cykl contactor with nominal load zgodnie z EN/ISO 13849-1, B10d = 20000000 cykl contactor with mechanical load zgodnie z EN/ISO 13849-1.
- Producent Schneider Electric
- Seria producenta Tesys D
Układ stycznikowy
- Funkcja Układ nawrotny
- Znamionowe napięcie sterowania Us dla AC 50 Hz 230 - 230 V
- Znamionowe napięcie sterowania Us dla AC 60 Hz 230 - 230 V
- Rodzaj napięcia sterowania AC
- Znamionowy prąd pracy Ie dla AC-3, 400 V 115 A
- Znamionowa moc pracy dla AC-3, 400 V 55 kW
- Rodzaj podłączenia styków głównych Połączenie śrubowe
- Stopień ochrony (IP) IP20
- Stopień ochrony (NEMA) Inne
