Sterownik załączania rezerwy, sieć 3 i 4-przew. 24-230V AC | SZR-278 F&F

Producent
F&F
Kod
1155980
EAN
5902431671512
Kod Producenta
SZR-278
Sterownik załączania rezerwy, sieć 3 i 4-przew. 24-230V AC

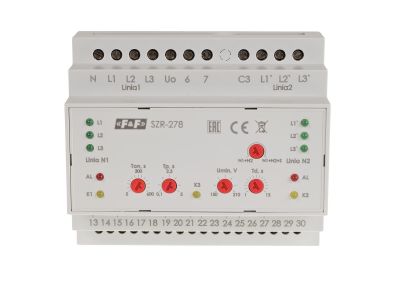

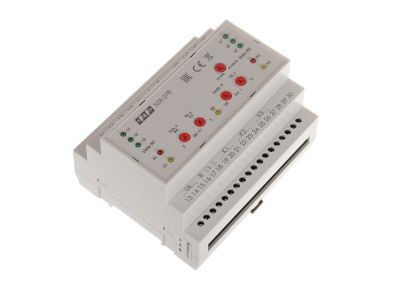

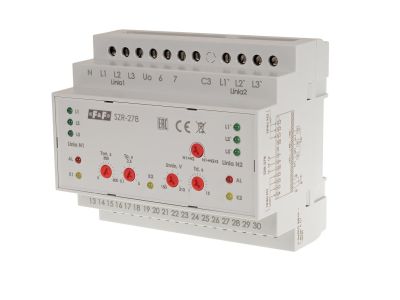

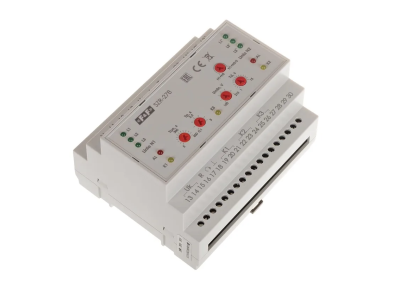

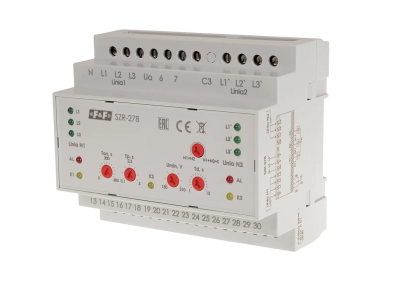

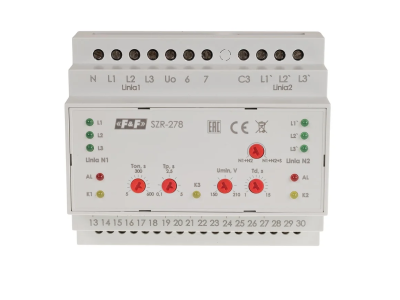

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Kontrolowane linie 3 x 400 V + N (czteroprzewodowa) Liczba kontrolowanych linii 2 Napięcie zasilania 24÷264 V AC Częstotliwość 45÷55 Hz Napięcie maksymalne 450 V AC Czas wyłączenia dolny 1÷15 s Czas wyłączenia górny 0,3 s Czas przełączenia linii 0,1÷5 s Czas rozruchu generatora 5÷100 s Czas wygaszania generatora 20÷200 s Czas wyłączenia przy zaniku napięcia 0,1 s Czas włączenia głównego wejścia po przywróceniu napięcia 5÷600 s Liczba wyjść przekaźnikowych 4 Maksymalny prąd obciążenia 16 A Maksymalny prąd cewki stycznika 2 A Konfiguracja styków 4 × NO/NC Próg napięciowy dolny 150÷210 V AC Próg napięciowy górny 270 V AC Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Pobór mocy 4 VA Temperatura pracy -20÷40°C Wymiary 6 modułów (105 mm) Montaż na szynie 35 mm Stopień ochrony IP20 2 linie kontrolowane. Sterownik samoczynnego załączania rezerwy przeznaczony jest do kontroli parametrów i poprawności pracy linii zasilających oraz automatycznego przełączania źródeł zasilania obiektu w przypadku spadku parametrów aktualnie załączonej linii zasilającej lub całkowitego zaniku napięcia w tej linii.
  • Producent F&F
Przekaźnik kontroli faz
  • Rodzaj połączenia elektrycznego Połączenie śrubowe
  • Z odłączalnymi zaciskami Nie
  • Znamionowe napięcie sterowania Us dla AC 50 Hz 24 - 450 V
  • Rodzaj napięcia sterowania AC
  • Kontrola kolejności faz Tak
  • Detekcja zaniku fazy Tak
  • Funkcja kontroli podnapięciowej Tak
  • Funkcja kontroli nadnapięciowej Tak
  • Kontrola asymetrii faz Tak
  • Zakres pomiarowy napięcia 150 - 270 V
  • Minimalna regulowana zwłoka czasowa przy podaniu zasilania 0.1 s
  • Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania 60 s
  • Minimalna regulowana zwłoka czasowa przy zaniku zasilania 0.1 s
  • Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania 60 s
  • Liczba styków zwiernych 4
  • Szerokość 105 mm
  • Wysokość 90 mm
  • Głębokość 65 mm
