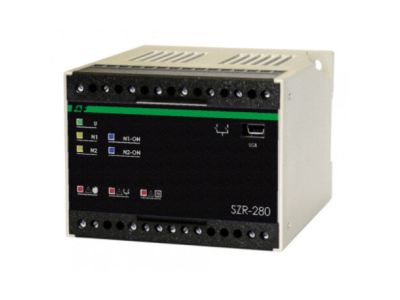

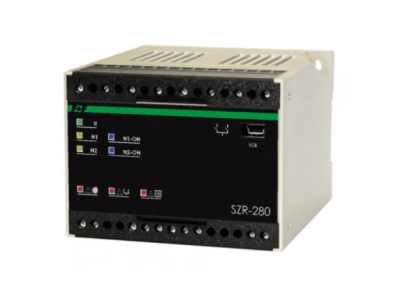

Sterownik samoczynnego załączania rezerwy N1+N2 SZR-280 | SZR-280 F&F
Sterownik samoczynnego załączania rezerwy N1+N2 SZR-280
Informacja o Produkcie
Zasilanie sterownika - napięcie zasilania 85÷264 V AC Kontrolowane linie 3 x 400 V + N (czteroprzewodowa) Liczba kontrolowanych linii 2 Mierzone napięcia wejściowe - napięcie znamionowe 230 V Mierzone napięcia wejściowe - zakres pomiarowy 80÷300 V Mierzone napięcia wejściowe - częstotliwość 45÷50 Hz Mierzone napięcia wejściowe - dokładność 1% pełnej skali + 1 cyfra Wyjścia przekaźnikowe typ styki 5 x [1xNO] Wyjścia przekaźnikowe obciążalność 8 A Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Pobór mocy 4 W Temperatura pracy 10÷40ºC Wymiary 100 x 75 x 110 mm Montaż na szynie 35 mm Stopień ochrony IP20 2 linie kontrolowane. Sterownik samoczynnego załączania rezerwy przeznaczony jest do kontroli parametrów i poprawności pracy linii zasilających oraz automatycznego przełączania źródeł zasilania obiektu w przypadku spadku parametrów aktualnie załączonej linii zasilającej lub całkowitego zaniku napięcia w tej linii. Funkcje sterownika: Jednoczesna kontrola dwóch linii zasilających Pomiar wartości TrueRMS Galwaniczna separacja wejść pomiarowych linii zasilających Sterowanie stycznikami Obsługa awaryjnego generatora spalinowego Praca w trybie automatycznym, z możliwością określenia linii priorytetowej Zrzut mocy realizowany poprzez rozdzielenie linii odbiorczej na dwie części, z możliwością swobodnego definiowania przypadków wykonania zrzutu Niezależne określanie dla każdej z linii przedziału napięć dla których linia kwalifikowana jest jako dobra oraz określanie histerezy napięć przy kwalifikacji linii Definicja czasu kwalifikacji linii jako dobrej, oraz czasu kwalifikacji linii jako złej. Przyspieszona kwalifikacja linii jako złej w przypadku całkowitego zaniku napięcia na linii Definicja czasu załączania i wyłączania sterowanych styczników Możliwość podłączenia zewnętrznego obwodu bezpieczeństwa blokującego pracę sterownika Konfiguracja sterownika poprzez komputer PC za pomocą dedykowanej aplikacji Rejestracja zdarzeń z możliwością eksportu pliku rejestracji do komputera PC
- Producent F&F
- Wymiary 0.08m x 0.175m x 0.175m
- Seria producenta Sterowniki - SZR
Przekaźnik kontroli faz
- Rodzaj połączenia elektrycznego Połączenie śrubowe
- Z odłączalnymi zaciskami Nie
- Znamionowe napięcie sterowania Us dla AC 50 Hz 85 - 264 V
- Rodzaj napięcia sterowania AC
- Kontrola kolejności faz Nie
- Detekcja zaniku fazy Tak
- Funkcja kontroli podnapięciowej Tak
- Funkcja kontroli nadnapięciowej Tak
- Kontrola asymetrii faz Nie
- Zakres pomiarowy napięcia 60.00000000 - 300.00000000 V
- Minimalna regulowana zwłoka czasowa przy podaniu zasilania 0.1 s
- Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania 60 s
- Minimalna regulowana zwłoka czasowa przy zaniku zasilania 0.1 s
- Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania 60 s
- Liczba styków zwiernych 5.00000000
- Szerokość 100 mm
- Wysokość 75 mm
- Głębokość 110 mm
- Wymagane zewnętrzne źródło zasilania Tak
- Rodzaj napięcia zasilającego AC
- Napięcie zasilające dla AC 50 Hz 85.00000000 - 264.00000000 V
- Napięcie zasilające dla AC 60 Hz 85.00000000 - 264.00000000 V
- Rodzaj napięcia zasilania AC
- Napięcie pracy dla AC 50 Hz 85.00000000 - 264.00000000 V
- Napięcie pracy dla AC 60 Hz 85.00000000 - 264.00000000 V
- Znamionowy prąd załączania 8 A
