Rozłącznik izolacyjny modułowy FRX 403 100A 3P | 406538 Legrand

Producent
Legrand
Kod
1052674
EAN
3245064065382
Kod Producenta
406538
Dodaj do porównania
Rozłącznik izolacyjny modułowy FRX 403 100A 3P

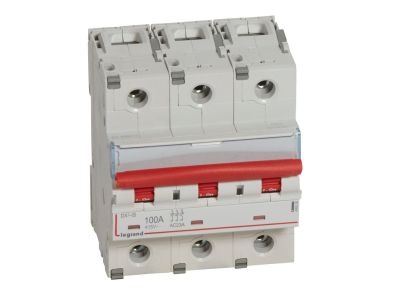

main product photo
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Charakterystyka ogólna

Rozłączniki izolacyjne FRX 400

- Kategoria pracy AC 23 A według IEC 60947-3 (AC 22 A dla 125A)

- Wytrzymałość zwarciowa 25 kA

Parametry produktu

Trójbiegunowy 400 V~:

- Prąd znamionowy: 100 A

- Szerokość w modułach 17,5 mm: 4,5

- Montaż na wsporniku TH35

- Dźwignia załączająca w kolorze czerwonym

- Wskaźnik rzeczywistego stanu styków:

- styki zwarte

- kolor czerwony

- styki rozwarte

- kolor zielony

- Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX³

  • Producent Legrand
  • Wymiary 0.2m x 0.13m x 0.296m
  • Seria producenta FRX 403
Rozłącznik
  • Jako rozłącznik główny Tak
  • Jako rozłącznik remontowy Tak
  • Jako rozłącznik bezpieczeństwa Tak
  • Jako wyłącznik awaryjny Tak
  • Jako przełącznik nawrotny Nie
  • Maksymalne znamionowe napięcie pracy Ue AC 415 V
  • Znamionowe napięcie pracy 36 - 415 V
  • Znamionowy prąd ciągły Iu 100 A
  • Znamionowy prąd ciągły dla AC-21, 400 V 100 A
  • Znamionowy wytrzymywany prąd krótkotrwały Icw 25 kA
  • Znamionowa moc pracy dla AC-23, 400 V 40 kW
  • Znamionowy warunkowy prąd zwarciowy Iq 6 kA
  • Liczba biegunów 3
  • Liczba styków pomocniczych przełącznych 3
  • Opcjonalny napęd silnikowy Tak
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny wyzwalacz napięciowy Tak
  • Budowa urządzenia Kompletne urządzenie w obudowie
  • Do montażu na płycie Tak
  • Do montażu tablicowego 4-otworowego Tak
  • Do montażu czołowego centralnie Nie
  • Do instalacji w tablicach rozdzielczych Tak
  • Do montażu pośredniego Nie
  • Kolor elementu sterowniczego Czerwony
  • Rodzaj elementu wykonawczego Przełącznik
  • Z mechanizmem ryglującym Tak
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Stopień ochrony (IP) części czołowej IP20

Do pobrania

Karta produktu.pdf (68.81 kB)
