Rozłącznik głowny na drzwi TeSys VARIO 175A TeSys | VBF6 Schneider Electric

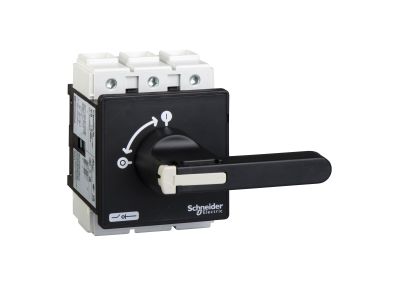

main product photo
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1218105
EAN
3389110804683
Kod Producenta
VBF6
Dodaj do porównania
Rozłącznik głowny na drzwi TeSys VARIO 175A TeSys

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Rozłącznik TeSys Vario do montażu na drzwiach, 3-biegunowy, 175A/690V, do przełączania silników do 45kW@400V AC-23. Kompletne urządzenie składające się z korpusu rozłącznika V6, czarnego uchwytu z czarną płytą czołową 90x90mm KAF3PZ. Przeznaczony do użytku jako rozłącznik główny. Uchwyt zamykany na kłódkę, na 3 kłódki (zamawiane oddzielnie). Uchwyt z 4 śrubami mocującymi do drzwi, zapewniający stopień ochrony IP65.Posiada certyfikaty wielu norm (IEC, UL, CSA, CCC, EAC, Certyfikaty morskie), jest zgodny z Green Premium (RoHS/REACh). Etykieta Green Premium jest zobowiązaniem firmy Schneider Electric do dostarczania produktów o najwyższej w swojej klasie ekologiczności. Green Premium obiecuje zgodność z najnowszymi przepisami, przejrzystość w zakresie wpływu na środowisko, a także produkty o obiegu zamkniętym i niskiej emisji CO2.
  • Producent Schneider Electric
  • Wymiary 0.17m x 0.1m x 0.175m
  • Seria producenta Tesys
Rozłącznik izolacyjny (AC)
  • Jako rozłącznik główny Tak
  • Jako rozłącznik remontowy Tak
  • Jako rozłącznik bezpieczeństwa Nie
  • Jako wyłącznik awaryjny Nie
  • Jako przełącznik nawrotny Nie
  • Maksymalne znamionowe napięcie pracy Ue AC 690 V
  • Znamionowy prąd ciągły Iu 175 A
  • Znamionowy prąd ciągły dla AC-21 160 A
  • Znamionowa moc pracy dla AC-3 37 kW
  • Znamionowy wytrzymywany prąd krótkotrwały Icw 2.1 kA
  • Znamionowa moc pracy dla AC-23 45 kW
  • Znamionowy warunkowy prąd zwarciowy Iq 10 kA
  • Liczba biegunów 3
  • Opcjonalny napęd silnikowy Nie
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny wyzwalacz napięciowy Nie
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na płycie Nie
  • Do montażu tablicowego 4-otworowego Tak
  • Do montażu czołowego centralnie Nie
  • Do instalacji w tablicach rozdzielczych Nie
  • Do montażu pośredniego Nie
  • Kolor elementu sterowniczego Czarny
  • Rodzaj elementu wykonawczego Długa rączka obrotowa
  • Z mechanizmem ryglującym Tak
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Stopień ochrony (IP) strony czołowej IP65
  • Liczba łączników 1
  • Znamionowe napięcie pracy 690 - 690
  • Znamionowy prąd ciągły dla AC-23 83 A
  • Z okablowaniem fabrycznym Nie
  • Szerokość 90 mm
  • Wysokość 125 mm
  • Głębokość 160 mm

Do pobrania

Karta katalogowa.pdf (247.99 kB)
Karta charakterystyki.pdf (416.10 kB)
Instrukcja Techniczna.pdf (2.23 MB)
Deklaracja zgodności CE.pdf (361.07 kB)
