Rozłącznik główny na drzwi TeSys MINI VARIO 20A TeSys | VBDN20 Schneider Electric

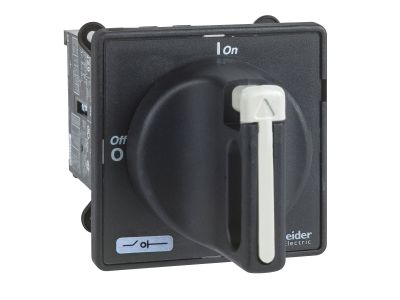

main product photo
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1081978
EAN
3389110759891
Kod Producenta
VBDN20
Dodaj do porównania
Rozłącznik główny na drzwi TeSys MINI VARIO 20A TeSys

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Rozłącznik główny na drzwi TeSys VARIO 20A. gama produktów: TeSys - Nazwa produktu: TeSys Mini-VARIO - skrócona nazwa urządzenia: VBDN - poziom wydajności: podstawowy - typ i konfiguracja styków: 3 NO - rodzaj sieci: prąd przemienny (AC), prąd stały (DC) - rodzaj mocowania dźwigni napędu obrotowego: bezpośredni - kolor uchwytu: czarny - kolor uchwytu płyty czołowej: czarny.
  • Producent Schneider Electric
  • Wymiary 0.085m x 0.08m x 0.12m
  • Seria producenta Tesys
Rozłącznik izolacyjny (AC)
  • Jako rozłącznik główny Tak
  • Jako rozłącznik remontowy Tak
  • Jako rozłącznik bezpieczeństwa Nie
  • Jako wyłącznik awaryjny Nie
  • Jako przełącznik nawrotny Nie
  • Maksymalne znamionowe napięcie pracy Ue AC 690 V
  • Znamionowy prąd ciągły Iu 20 A
  • Znamionowy prąd ciągły dla AC-21 20 A
  • Znamionowa moc pracy dla AC-3 4 kW
  • Znamionowy wytrzymywany prąd krótkotrwały Icw 0.14 kA
  • Znamionowa moc pracy dla AC-23 5.5 kW
  • Znamionowy warunkowy prąd zwarciowy Iq 6 kA
  • Liczba biegunów 3
  • Opcjonalny napęd silnikowy Nie
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny wyzwalacz napięciowy Nie
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na płycie Nie
  • Do montażu tablicowego 4-otworowego Nie
  • Do montażu czołowego centralnie Tak
  • Do instalacji w tablicach rozdzielczych Nie
  • Do montażu pośredniego Nie
  • Kolor elementu sterowniczego Czarny
  • Rodzaj elementu wykonawczego Krótka rączka obrotowa
  • Z mechanizmem ryglującym Tak
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Stopień ochrony (IP) strony czołowej IP65
  • Liczba łączników 1
  • Znamionowe napięcie pracy 690 - 690
  • Znamionowy prąd ciągły dla AC-23 11 A
  • Z okablowaniem fabrycznym Nie
  • Szerokość 60 mm
  • Wysokość 60 mm
  • Głębokość 123.5 mm

Do pobrania

Karta katalogowa.pdf (395.32 kB)
Karta charakterystyki.pdf (416.10 kB)
Instrukcja Techniczna.pdf (2.23 MB)
Deklaracja zgodności CE.pdf (369.05 kB)
