Rozłącznik Compact INS INV INS800 800A 3P | 31330 Schneider Electric

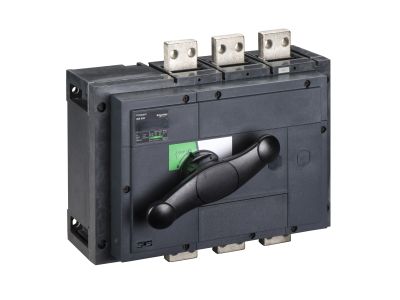

main product photo
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1545551
EAN
3303430313304
Kod Producenta
31330
Dodaj do porównania
Rozłącznik Compact INS INV INS800 800A 3P

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Compact INS800 to 3-biegunowy, nieautomatyczny rozłącznik z czarnym uchwytem obrotowym. Nadaje się do izolacji ze wskaźnikiem pozytywnego kontaktu, zgodnie z normami IEC 60947-1 i IEC60947-3. Prąd roboczy wynosi 800 A przy 415VAC w kategoriach AC21A, AC22A i AC23A. Napięcie znamionowe wynosi 690VAC 50/60Hz lub 250VDC. Czarny uchwyt obrotowy został zaprojektowany tak, aby zapewnić łatwą obsługę i wysoką wydajność przy przerwie prądowej. Compact INS800 to przednie urządzenie poziomu izolacji klasy II zgodne z normą IEC 60664.
  • Producent Schneider Electric
  • Wymiary 0.33m x 0.2m x 0.355m
  • Seria producenta Compaxt NSX, INS, INV, Fupact
Rozłącznik izolacyjny (AC)
  • Jako rozłącznik główny Tak
  • Jako rozłącznik remontowy Tak
  • Jako rozłącznik bezpieczeństwa Nie
  • Jako wyłącznik awaryjny Nie
  • Jako przełącznik nawrotny Nie
  • Liczba łączników 1
  • Maksymalne znamionowe napięcie pracy Ue AC 690 V
  • Znamionowy prąd ciągły Iu 800 A
  • Znamionowy prąd ciągły dla AC-23 800 A
  • Znamionowy prąd ciągły dla AC-21 800 A
  • Znamionowy wytrzymywany prąd krótkotrwały Icw 50 kA
  • Znamionowa moc pracy dla AC-23 400 kW
  • Znamionowy warunkowy prąd zwarciowy Iq 330 kA
  • Liczba biegunów 3
  • Opcjonalny napęd silnikowy Nie
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny wyzwalacz napięciowy Nie
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na płycie Tak
  • Do montażu tablicowego 4-otworowego Tak
  • Do montażu czołowego centralnie Tak
  • Do instalacji w tablicach rozdzielczych Tak
  • Do montażu pośredniego Nie
  • Kolor elementu sterowniczego Czarny
  • Rodzaj elementu wykonawczego Długa rączka obrotowa
  • Z mechanizmem ryglującym Tak
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Stopień ochrony (IP) strony czołowej IP40
  • Znamionowe napięcie pracy 690 - 690 V
  • Liczba styków pomocniczych przełącznych 4
  • Szerokość 340 mm
  • Wysokość 300 mm
  • Głębokość 146.5 mm
