Rozłącznik Compact INS INV INS400 żółto-czerwony 400A 3P | 31130 Schneider Electric

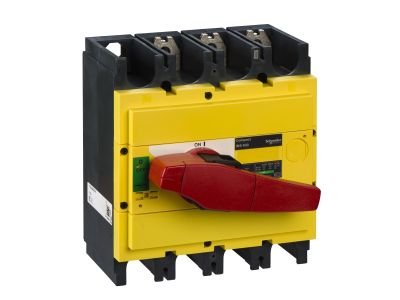

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1545514
EAN
3303430311300
Kod Producenta
31130
Rozłącznik Compact INS INV INS400 żółto-czerwony 400A 3P

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Urządzenie Compact INS400 to 3-biegunowy, nieautomatyczny przełącznik-odłącznik z czerwoną rączką obrotową i żółtym frontem. Nadaje się do odłączania obwodów z wizualnym sygnalizowaniem zwarcia, zgodnie z normami IEC 60947-1 i IEC 60947-3. Prąd roboczy wynosi 400 A przy napięciu 415 V AC w kategoriach AC22A i AC23A. Napięcie znamionowe wynosi 690 V AC 50/60 Hz lub 125 V DC przy połączeniu szeregowym dwóch biegunów. Urządzenie może służyć jako wyłącznik awaryjny. W celu ułatwienia identyfikacji zastosowano w nim specjalne kolory określone w normach. Czerwony uchwyt obrotowy został zaprojektowany z myślą o łatwej obsłudze i wysokiej wydajności w zakresie przerywania prądów. Urządzenie Compact INS400 jest urządzeniem czołowym o poziomie izolacji klasy II zgodnie z normą IEC 60664.

  • Producent Schneider Electric
  • Wymiary 0.19m x 0.19m x 0.23m
  • Seria producenta Compaxt NSX, INS, INV, Fupact
Rozłącznik izolacyjny (AC)
  • Jako rozłącznik główny Tak
  • Jako rozłącznik remontowy Tak
  • Jako rozłącznik bezpieczeństwa Nie
  • Jako wyłącznik awaryjny Tak
  • Jako przełącznik nawrotny Nie
  • Liczba łączników 1
  • Maksymalne znamionowe napięcie pracy Ue AC 690 V
  • Znamionowy prąd ciągły Iu 400 A
  • Znamionowy prąd ciągły dla AC-23 400 A
  • Znamionowy prąd ciągły dla AC-21 40 A
  • Znamionowy wytrzymywany prąd krótkotrwały Icw 20 kA
  • Znamionowa moc pracy dla AC-23 200 kW
  • Znamionowy warunkowy prąd zwarciowy Iq 330 kA
  • Liczba biegunów 3
  • Opcjonalny napęd silnikowy Nie
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny wyzwalacz napięciowy Nie
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na płycie Tak
  • Do montażu tablicowego 4-otworowego Tak
  • Do montażu czołowego centralnie Tak
  • Do instalacji w tablicach rozdzielczych Tak
  • Do montażu pośredniego Nie
  • Kolor elementu sterowniczego Czerwony
  • Rodzaj elementu wykonawczego Długa rączka obrotowa
  • Z mechanizmem ryglującym Tak
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Stopień ochrony (IP) strony czołowej IP40
  • Znamionowe napięcie pracy 690 - 690 V
  • Liczba styków pomocniczych przełącznych 4
  • Szerokość 185 mm
  • Wysokość 205 mm
  • Głębokość 130 mm
