Rozdzielnica modułowa podtynkowa 4x18 IP40, IK09 drzwi białe, PrismaSeT XS PSXS-4-18-PT-B
Informacja o Produkcie

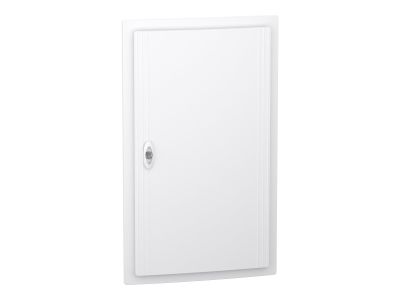

Montowana podtynkowo obudowa PrismaSeT XS. Ta obudowa z tworzywa sztucznego składa się z 4 rzędów po 18 modułów 18 mm. Jest przystosowana do wszystkich typów rozdzielnic modułowych. Obudowa dedykowana jest do montażu wewnątrz pomieszczeń. Stopień ochrony IP to drzwi zamknięte IP40. Jest wyposażona w zwykłe drzwi. Kolor obudowy, płyty czołowej i drzwi jest biały (RAL 9003). Gotowa do użycia, jest przeznaczona do użytku w sektorach mieszkalnych i usługowych. Opracowana dla elektryków, zapewniając ergonomię i elastyczność instalacji. Kable mogą być wprowadzane przez górną lub dolną część obudowy za pomocą zdejmowanych płyt wprowadzeniowych. Umożliwia wprowadzenie kabli lub rury. Wyposażona jest w 1 płytę tylną i 4 szyny DIN. Szyny są zdejmowane i ułatwiają okablowanie i konserwację. Jest wyposażona w 1 uziemienie i 1 neutralny blok zacisków. Blok zacisków uziemiających zapewnia 44 wyjścia (2x(11x16mm² + 11x10mm²)). Neutralny blok zacisków zapewnia 40 wyjść (8x(16mm² + 10mm²) + 3x 4x (16mm² + 10mm²)). Wyposażowna w 4 etykiety identyfikacyjne, 4 ochraniacze etykiet, 1 płytkę zaślepiającą i osprzęt do mocowania okablowania. Klasa izolacji elektrycznej to Klasa II. Napięcie izolacji znamionowej Ui wynosi 400V. Kategoria przepięciowa to II. Prąd znamionowy ln wynosi do 125A. Straty mocy wynoszą 100W. Zgodna z normami IEC 60670-1 i 24, IEC 61439-1 i 3. Całkowite wymiary to (szer.) 486mm x (wys.) 810mm x (gł.) 129mm. Waga wynosi 6,910 kg. Obudowa i osłona przednia wykonane są z technoplastiku. Tylna część i drzwi wykonane są z technoplastiku. Odporność tworzywa sztucznego na płomienie i nienormalne ciepło wynosi 650°C dla obudowy, osłony przedniej, płyty tylnej i drzwi. Stopień ochrony IK to IK09 z zamkniętymi drzwiami. Temperatura pracy wynosi od -25°C do 60°C.
- Producent Schneider Electric
- Wymiary 0.82m x 0.14m x 0.51m
Szafka rozdzielcza
- Sposób montażu Montaż podtynkowy
- Liczba rzędów 4
- Szerokość wyrażona liczbą modułów 18.0
- Rodzaj pokrywy Drzwi
- Wykonanie pokrywy Zamknięty
- Transparentna pokrywa/drzwi Nie
- Materiał obudowy Tworzywo sztuczne
- Wysokość 810 mm
- Szerokość 486 mm
- Głębokość 129 mm
- Głębokość wbudowania 86 mm
- Głębokość wewnętrzna 80 mm
- Szyna DIN Tak
- Z płytą montażową Nie
- Możliwość rozbudowy Tak
- Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC Nie
- Kolor Biały
- Numer RAL 9003
- Stopień ochrony (IP) IP40
- Z zamkiem Nie
- Rodzaj zamknięcia Cylinder
