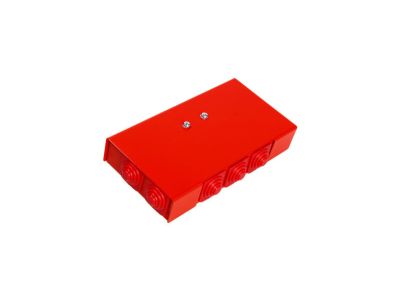

Puszka instalacyjna przeciwpożarowa prostokątna z bezpiecznikiem 0,375A PIP-2AN / 0,375A | PIP-2AN / 0,375A W2 Poland

Przeznaczenie:

Puszka instalacyjna przeciwpożarowa typu PIP-2AN/0,375A przeznaczona jest do stosowania w systemach sygnalizacji pożarowej (SSP), jako element zespołu kablowego. Charakteryzuje się prostym sposobem prowadzenia linii.

Zespoły kablowe zbudowane z przeciwpożarowej puszki instalacyjnej oraz kabla wraz z zamocowaniem, zapewniają utrzymanie ciągłości dostawy energii elektrycznej lub przekazu sygnału przez czas wymagany do uruchomienia i działania urządzeń służących ochronie przeciwpożarowej. Zgodnie z DIN 4102-12:1998 puszki PIP-2AN/0,375A są zaszeregowane do klasy podtrzymania funkcji elektrycznych E90.

Opis konstrukcji:

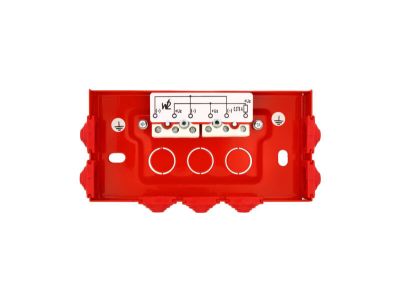

Puszka PIP-2AN/0,375A składa się z dwóch części: pokrywy oraz podstawy (kształt prostokąta), które są ze sobą połączone dwoma wkrętami. Puszka PIP-2AN/0,375A umożliwia łączenie i rozgałęzianie przewodów o 2 żyłach, przekrój do 4 mm2  włącznie. Pozwala na podłączenie jednej żyły poprzez bezpiecznik jednokrotnego zadziałania. Posiada 7 wejść umożliwiających wprowadzenie przewodu o średnicy 7-19 mm oraz 3 wejścia (od strony podłoża) umożliwiające wprowadzenie przewodu o maksymalnej średnicy 19 mm.

Puszka instalacyjna przeciwpożarowa PIP-2AN/0,375A wykonana jest z blachy pokrytej czerwoną farbą proszkową. W ściankach bocznych podstawy umiejscowione zostały wsuwane od góry stopniowane przepusty wykonane z tworzywa uniepalnionego. Stopniowanie pozwala na dopasowanie otworu do wymaganej średnicy kabla (7-19 mm). Do podstawy puszki mocowane są bezpośrednio 2 kostki ceramiczne o 3 torach prądowych (zaciskach) każda. Dostęp do wewnętrznych połączeń oraz bezpiecznika został ograniczony przy pomocy metalowej osłony. Pod kostkami ceramicznymi wykonane jest przetłoczenie, które ma na celu zwiększenie wytrzymałości mechanicznej puszki w trakcie pożaru, jak również wyrównanie wysokości wprowadzonego kabla z zaciskami kostek ceramicznych. Puszka posiada osobne zaciski do podłączenia wejścia linii sygnałowej, osobne do podłączenia wyjścia linii sygnałowej oraz osobne do podłączenia sygnalizatora lub innego urządzenia poprzez bezpiecznik. W podstawie puszki znajduje się również miejsce do podłączenia uziemienia, otwory montażowe oraz wyłamywane profile metalowe umożliwiające wprowadzenie przewodów (19 mm) od strony podłoża.

Zasada działania:

Głównym zadaniem puszek typu PIP-2AN/0,375A jest utrzymanie ciągłości dostaw energii elektrycznej lub przekazu sygnału w warunkach pożaru (zachowanie ciągłości linii) po spaleniu się (uszkodzeniu) sygnalizatora lub innego odbiornika podłączonego przez puszkę do instalacji i niedopuszczenie do wyeliminowania z działania sygnalizatorów (lub innych urządzeń) znajdujących się poza strefą pożaru. Przez puszkę PIP-2AN/0,375A do instalacji SSP można włączyć takie urządzenia jak: sygnalizatory (np. seria SA-K, seria P8 – bez synchronizacji), głośniki systemów rozgłaszania przewodowego (DSO), klapy dymne itp.
