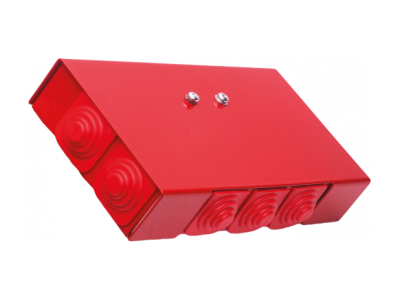

Puszka instalacyjna przeciwpożarowa prostokątna, Przelotowa 6x4mm2 PIP-2AN | PIP-2AN / Przelotowa / 6x4mm2 W2 Poland

Przeznaczenie:

Puszka instalacyjna przeciwpożarowa typu PIP-2AN/Przelotowa/6x4mm2 przeznaczona jest do stosowania w systemach sygnalizacji pożarowej (SSP), jako element zespołu kablowego. Charakteryzuje się prostym sposobem prowadzenia linii.

Zespoły kablowe zbudowane z przeciwpożarowej puszki instalacyjnej oraz kabla wraz z zamocowaniem, zapewniają utrzymanie ciągłości dostawy energii elektrycznej lub przekazu sygnału przez czas wymagany do uruchomienia i działania urządzeń służących ochronie przeciwpożarowej. Zgodnie z DIN 4102-12:1998 puszki PIP-2AN/Przelotowa/6x4mm2 są zaszeregowane do klasy podtrzymania funkcji elektrycznych E90.
Opis konstrukcji:

Puszka PIP-2AN/Przelotowa/6x4mm2 składa się z dwóch części: pokrywy oraz podstawy (kształt prostokąta), które są ze sobą połączone dwoma wkrętami. Puszka PIP-2AN/Przelotowa/6x4mm2 umożliwia łączenie przewodów o 6 żyłach, przekrój do 4 mm2  włącznie. Posiada 7 wejść umożliwiających wprowadzenie przewodu o średnicy 7-19 mm.

Puszka instalacyjna przeciwpożarowa PIP-2AN/Przelotowa/6x4mm2 wykonana jest z blachy pokrytej czerwoną farbą proszkową. W ściankach bocznych podstawy umiejscowione zostały wsuwane od góry stopniowane przepusty wykonane z tworzywa uniepalnionego. Stopniowanie pozwala na dopasowanie otworu do wymaganej średnicy kabla (7-19 mm). Do podstawy puszki mocowane są bezpośrednio 2 kostki ceramiczne o 3 torach prądowych (zaciskach) każda. Pod kostkami ceramicznymi wykonane jest przetłoczenie, które ma na celu zwiększenie wytrzymałości mechanicznej puszki w trakcie pożaru, jak również wyrównanie wysokości wprowadzonego kabla z zaciskami kostek ceramicznych. Puszka posiada osobne zaciski do podłączenia wejścia linii sygnałowej, osobne do podłączenia wyjścia linii sygnałowej. W podstawie puszki znajduje się również miejsce do podłączenia uziemienia oraz otwory montażowe.
Zasada działania:

Głównym zadaniem puszek typu PIP-2AN/Przelotowa/6x4mm2 jest utrzymanie ciągłości dostaw energii elektrycznej lub przekazu sygnału w warunkach pożaru (zachowanie ciągłości linii).
