Puszka instalacyjna przeciwpożarowa PIP-5A | PIP-5A W2 Poland

Przeznaczenie:

Puszka instalacyjna przeciwpożarowa typu PIP-5A przeznaczona jest do stosowania w systemach sygnalizacji pożarowej (SSP), jako element zespołu kablowego. Charakteryzuje się prostym i kątowym (rozgałęzienie 90°) sposobem prowadzenia linii.

Zespoły kablowe zbudowane z przeciwpożarowej puszki instalacyjnej oraz kabla wraz z zamocowaniem, zapewniają utrzymanie ciągłości dostawy energii elektrycznej lub przekazu sygnału przez czas wymagany do uruchomienia i działania urządzeń służących ochronie przeciwpożarowej. Zgodnie z DIN 4102-12:1998 puszki PIP-5A są zaszeregowane do klasy podtrzymania funkcji elektrycznych E60, E90.
Opis konstrukcji:

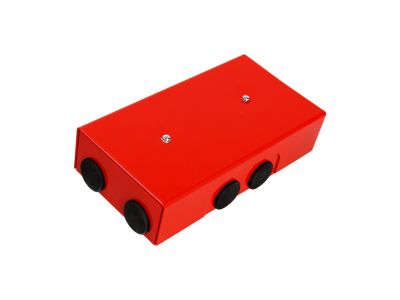

Puszka PIP-5A składa się z dwóch części: pokrywy oraz podstawy (kształt prostokąta), które są ze sobą połączone dwoma wkrętami. Puszka PIP-5A umożliwia łączenie i rozgałęzianie przewodów o 5 żyłach, przekrój do 4 mm2  włącznie. Posiada 8 wejść (w tym 2 od strony podłoża) umożliwiających wprowadzenie przewodu o średnicy 19 mm.

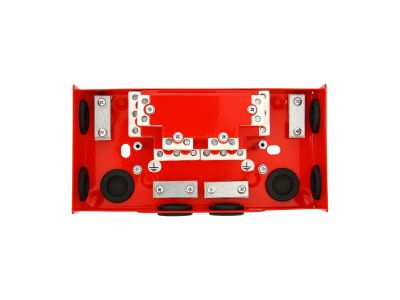

Puszka instalacyjna przeciwpożarowa PIP-5A wykonana jest z blachy pokrytej czerwoną farbą proszkową. W ściankach bocznych podstawy umiejscowione zostały przepusty wykonane z tworzywa uniepalnionego (w kolorze czarnym). Do podstawy puszki mocowanych jest bezpośrednio 8 kostek ceramicznych ułożonych piętrowo. Dolna warstwa obejmuje 4 kostki o 3 torach prądowych (zaciskach) każda, górna 4 kostki o 2 torach prądowych każda . Dostęp do wewnętrznych połączeń został ograniczony przy pomocy metalowej osłony. Pod kostkami ceramicznymi wykonane jest przetłoczenie, które ma na celu zwiększenie wytrzymałości mechanicznej puszki w trakcie pożaru, jak również wyrównanie wysokości wprowadzonego kabla z zaciskami kostek ceramicznych. Puszka posiada osobne zaciski do podłączenia wejścia linii sygnałowej, osobne do podłączenia wyjścia linii sygnałowej oraz osobne do rozgałęzienia linii (90°). W podstawie puszki znajduje się również miejsce do podłączenia uziemienia, otwory montażowe, przepusty z tworzywa uniepalnionego umożliwiające wprowadzenie przewodów (19 mm) od strony podłoża oraz trzymacze kabla.
Zasada działania:

Głównym zadaniem puszek typu PIP-5A jest utrzymanie ciągłości dostaw energii elektrycznej lub przekazu sygnału w warunkach pożaru (zachowanie ciągłości linii).
