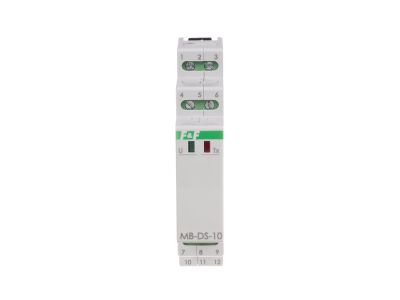

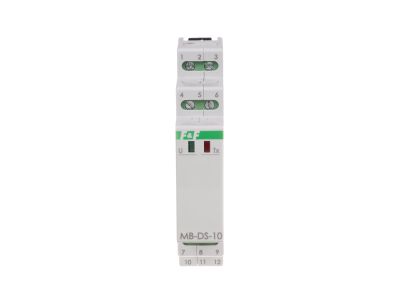

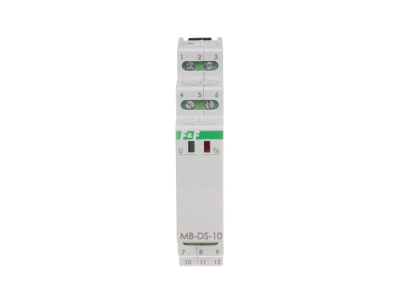

Przetwornik pomiarowy MB-DS-10 z czujnikami temperatury DS18B20 połączonych w magistrali 1-WIRE | MAX-MB-DS-10 F&F

Alternatywny kod produktu: xx

Napięcie zasilania 9÷30 V DC Zakres pomiarowy -55÷125°C Porty RS-485 Sonda temperatury DS1820, DS18B20, DS18S20 Protokół komunikacyjny MODBUS RTU Typ pracy SLAVE Prędkość - ustawiana 1200÷115200 bit/s Bity danych 8 Bity stopu 1 / 1.5 / 2 Bity parzystości EVEN / ODD / NONE Adres 1÷247 Maksymalny błąd pomiarowy ±1°C Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Pobór mocy 0,3 W Temperatura pracy -20÷50°C Wymiary 1 moduł (18 mm) Montaż na szynie 35 mm Stopień ochrony IP20 Funkcje obsługa czujników DALLAS DS18B20 magistrala 1-WIRE do 10 punktów pomiarowych odczyt aktualnej temperatury komunikacja RS-485 / ModbusRTU Działanie Moduł dokonuje ciągłego pomiaru temperatur za pomocą zewnętrznych czujników. Odczyt wartości zarejestrowanych temperatur, nastawę wszystkich parametrów pomiarowych, komunikacji i wymiany danych realizujemy poprzez port RS-485 za pomocą protokołu komunikacyjnego MODBUS RTU. Załączenie napięcia zasilania sygnalizowane jest świeceniem LED zielonej U. Poprawna wymiana danych między modułem i drugim urządzeniem sygnalizowana jest świeceniem LED żółtej Tx. Moduł współpracuje z 3-przewodowym czujnikami cyfrowymi DS18B20. Dedykowana sonda temperatury produkcji F&F: sonda RT-4. Sondy dostępna osobno.
