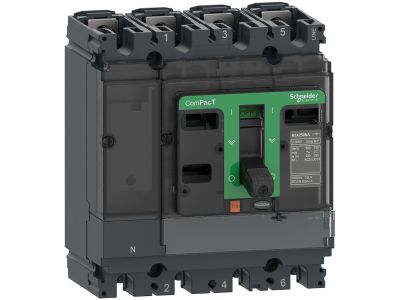

Przełącznik NSX100NA AC 4P 100A NA | C104100S Schneider Electric

main product photo
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1430886
EAN
3606481999283
Kod Producenta
C104100S
Dodaj do porównania
Przełącznik NSX100NA AC 4P 100A NA

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

ComPacT NSX100NA jest kompletnym 4-biegunowym rozłącznikiem. Służy do sterowania i izolowania obwodów dystrybucji energii elektrycznej i wymaga zabezpieczenia przed urządzeniem. Prąd operacyjny wynosi 100 A przy 415VAC 50/60 Hz dla kategorii wykorzystania AC22A i AC23A. Napięcie robocze wynosi 690VAC 50/60Hz. Jest wyposażony w wiele funkcji opcjonalnych i akcesoriów wspólnych z wyłącznikami automatycznymi ComPacT NSX. Wymiary dla tej wersji 4-biegunowej to 140 mm x 161 mm x 86 mm. Jest on zgodny z normami międzynarodowymi (IEC 60947), CCC, EAC i specyfikacjami morskimi.
  • Producent Schneider Electric
  • Wymiary 0.144m x 0.14m x 0.19m
Rozłącznik izolacyjny (AC)
  • Jako rozłącznik główny Tak
  • Jako rozłącznik remontowy Tak
  • Jako rozłącznik bezpieczeństwa Nie
  • Jako wyłącznik awaryjny Nie
  • Jako przełącznik nawrotny Nie
  • Liczba łączników 1
  • Maksymalne znamionowe napięcie pracy Ue AC 690 V
  • Znamionowe napięcie pracy 690 - 690 V
  • Znamionowy prąd ciągły Iu 100 A
  • Znamionowy prąd ciągły dla AC-23 100 A
  • Znamionowy prąd ciągły dla AC-21 100 A
  • Znamionowy wytrzymywany prąd krótkotrwały Icw 1.8 kA
  • Liczba biegunów 4
  • Liczba styków pomocniczych przełącznych 5
  • Opcjonalny napęd silnikowy Tak
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny wyzwalacz napięciowy Tak
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na płycie Tak
  • Do montażu tablicowego 4-otworowego Tak
  • Do montażu czołowego centralnie Nie
  • Do instalacji w tablicach rozdzielczych Tak
  • Do montażu pośredniego Nie
  • Kolor elementu sterowniczego Czarny
  • Rodzaj elementu wykonawczego Przełącznik
  • Z mechanizmem ryglującym Tak
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Stopień ochrony (IP) strony czołowej IP30
  • Montaż podłogowy Nie
  • Materiał obudowy Tworzywo sztuczne
  • Kolor obudowy Szary
  • Z okablowaniem fabrycznym Nie
  • Szerokość 140 mm
  • Wysokość 161 mm
  • Głębokość 86 mm
