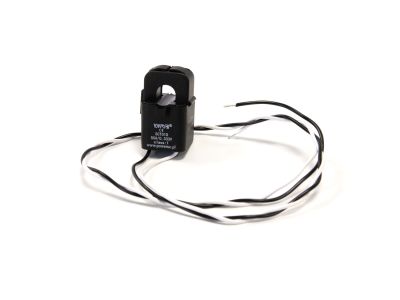

Przekładnik SCT010 prądowy z dzielonym rdzeniem 50 A, średnica 10 mm | HVASP050UA HEWALEX

Przekładnik prądowy z rozpinanym rdzeniem SCT010 stanowi dodatkowe wyposażenie sterownika OPTI-ENER 2.0/2.0 DIN. Za pomocą przekładnika wyznaczana jest moc bezpośrednio na przewodach fazowych w wewnętrznej instalacji elektrycznej w budynku.
Średnica wewnętrzna przekładnika SCT010 wynosi 10 mm.

Zastosowanie przekładników prądowych SCT010

• dla układów pomiarowych napięcia i natężenia prądu: maksymalny prąd do 50 A, maksymalna moc mierzona do 11,5 kW dla jednej fazy oraz dla instalacji trójfazowej maksymalna moc mierzona do ok. 34,5 kW,
• w przypadku zastosowania inwertera hybrydowego jako dodatkowego źródła energii, wymagane jest zastosowanie 3 przekładników montowanych na przewodzie zasilającym budynek. Nie należy montować przekładnika na przewodzie zasilającym inwerter,
• w przypadku zastosowania inwertera sieciowego jako dodatkowego źródła energii, wymagane jest zastosowanie 4 przekładników. Czwarty przekładnik należy zamontować zgodnie ze schematem na przewodzie zasilającym inwerter.

Dobór i zabudowa przekładników prądowych w instalacji elektrycznej z inwerterem jako dodatkowym źródłem energii
Liczba przekładników niezbędnych do zastosowania jest zależna od liczby przewodów fazowych w wewnętrznej instalacji elektrycznej. Przekładniki prądowe należy zainstalować zgodnie z ich przeznaczeniem i schematem wg instrukcji montażu i uruchomienia sterownika OPTI-ENER 2.0/2.0 DIN.
