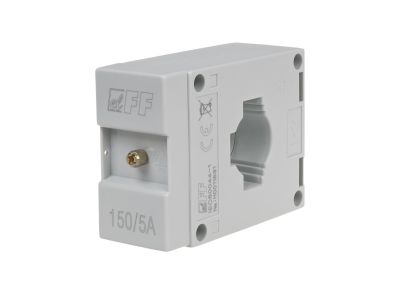

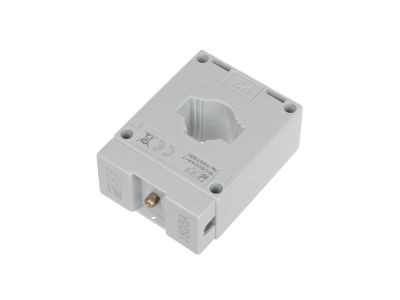

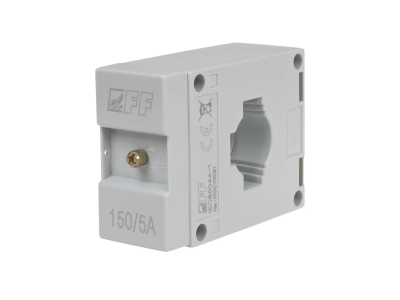

Przekładnik prądowy TI Fi-22mm (30/25/20x10mm), 150/5 A/A, 2.5VA, kl. 0.5, FS5, IP20 | TI-150-5 F&F
Przekładnik prądowy TI Fi-22mm (30/25/20x10mm), 150/5 A/A, 2.5VA, kl. 0.5, FS5, IP20
Informacja o Produkcie
Typ jednofazowy
Budowa z zamkniętym rdzeniem
Przekładnia lp/ls 150/5
Klasa 0,5
Moc [VA] 2,5 VA
Częstotliwość 50÷60 Hz
Maksymalne napięcie pracy 0,66 kV AC
Nr normy IEC 60044-1
Prąd wtórny nominalny Is 5 A
Napięcie przebicia izolacji 3 kV/1 min.
Waga 0,235 kg
Współczynnik bezpieczeństwa FS ˂ 5
Przyłącze S1/S2 zaciski śrubowe 4 mm²
Wymiary otworu P1/P2 - A1/A2/A3xB; C [mm] 30 mm/25 mm/20 mm x 10 mm; Ø22 mm
Wymiary WxHxD [mm] 61 mm × 81 mm × 34 mm
Moment dokręcający 0,5 Nm
Temperatura pracy -5÷40°C
Pozycja montażu pionowa/pozioma
Montaż tablica/szynoprzewód
Stopień ochrony IP20 Przekładnia 150/5. Moc 2,5 VA.
Przekładnik prądowy służy do proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych. Alternatywny kod produktu : TI-150/5
- Producent F&F
- Seria producenta Przekładniki pomiarowe
Przekładnik prądowy
- Model Przekładnik prądowy przelotowy
- Znamionowy prąd pierwotny 150 A
- Znamionowy prąd wtórny 5 A
- Znamionowa wtórna moc pozorna 2.5 VA
- Klasa dokładności 0.5
- Średnica przepustu 22 mm
- Mocowanie zatrzaskowe Nie
- Z szyną miedzianą Nie
- Podłączenie obwodu wtórnego Połączenie śrubowe
- Liczba wejść pierwotnych 1
