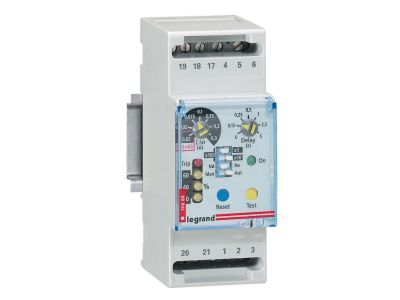

Przekaźnik różnicowo-prądowy do DPX | 026088 Legrand

Przekaźniki róźnicowoprądowe i przekładniki prądowe Przeznaczone do stosowania z wyłącznikami DPX³ lub rozłącznikami DPX³-I wyposażonymi w wyzwalacz wzrostowy lub podnapięciowy. Przekaźniki dostosowane do mocowania na wsporniku montażowym TH 35. Przekładniki montowane za pomocą wkrętów.

Parametry produktu

Przekaźnik różnicowoprądowy do DPX³:

- Wykrywa prąd zakłóceniowy, a gdy jest używany z wyzwalczem wzrostowym lub podnapięciowym, przekazuje sygnał wyzwolenia do wyłącznika lub rozłącznika

- Budowa:

- przezroczysta pokrywa z możliwością plombowania

- styki pomocnicze

- zielona dioda LED: sygnalizująca zasilania

- 3 żółte diody LED: sygnalizująca wartości I∆n w % nastawionego I∆n (20, 40 i 60%)

- czerwona dioda LED sygnalizująca:

- świecenie ciągłe: zadziałanie przekaźnika różnicowoprądowego

- miganie: przerwanie połączenia pomiędzy przekładnikiem prądowym a przekaźnikiem

- Do zastosowania z przekładnikami prądowymi:

- Ø35mm i 80 mm, regulacja I∆n: 0,03

- 0,05-0,075-0,1-0,15

- 0,2-0,3-0,5-0,75-1-1,5-2-3-5-7,5-10-15-20-30 A

- Ø110mm i 210 mm, regulacja I∆n: 0.3, 0,5, 0,75, 1, 1,5, 2, 3, 5, 7.5, 10, 15, 20, 30 A

- Ø150 mm, regulacja I∆n: 0,5, 0,75, 1, 1,5, 2, 3, 5, 7.5, 10, 15, 20, 30 A

- Ø300 mm, regulacja I∆n: 1, 1,5, 2, 3, 5, 7.5, 10, 15, 20, 30 A

- Regulacja czasu zadziałania: 0, 0,15, 0,25, 0,5, 1, 2,5, 5 sekund

- Napięcie znamionowe zasilania: 230/240 V AC

- 50 Hz

- Szerokość w modułach 17.5 mm: 2
