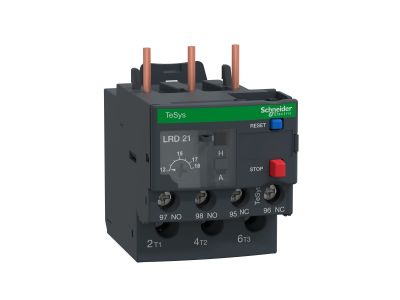

Przekaźnik przeciążeniowy 12-18A klasa 10A, Tesys | LRD21 Schneider Electric
Przekaźnik przeciążeniowy 12-18A klasa 10A, Tesys
Informacja o Produkcie
Przekaźniki należą do grupy urządzeń zabezpieczających zależnych od prądu. Nadzorują temperaturę uzwojenia silnika pośrednio przez prąd płynący w przewodach zasilających i oferują cenną ochronę przed zniszczeniem spowodowanym: utknięciem silnika, przeciążeniem, zanikiem jednej z fazPrzekaźniki wykorzystują własność bimetalu do zmiany formy i stanu przy nagrzaniu. Gdy zostanie osiągnięta określona wartość temperatury, to zostaje przestawiony styk pomocniczy. Bimetal jest nagrzewany przez rezystory, przez które przepływa prąd silnika. Równowaga między ciepłem doprowadzanym i oddawanym ustala się w zależności od natężenia prądu przy różnych temperaturach. Gdy zostanie osiągnięta temperatura zadziałania, to przekaźnik powoduje wyzwolenie. Czas wyzwolenia zależny jest od natężenia prądu i obciążenia wstępnego przekaźnika. Dla wszystkich natężeń prądu musi on być mniejszy od czasu zagrożenia dla izolacji silnika.
- Producent Schneider Electric
- Seria producenta Tesys
Przekaźnik przeciążeniowy termiczny
- Zakres nastawy prądu 12 - 18 A
- Maksymalne znamionowe napięcie pracy Ue 690 V
- Sposób montażu Montaż bezpośredni/niezależny
- Rodzaj podłączenia styków głównych Połączenie śrubowe
- Liczba styków pomocniczych rozwiernych 1
- Liczba styków pomocniczych zwiernych 1
- Klasa wyzwalania KLASA 10 A
- Wejście sygnału kasowania Nie
- Automatyczne kasowanie Tak
- Przycisk kasowania Tak
