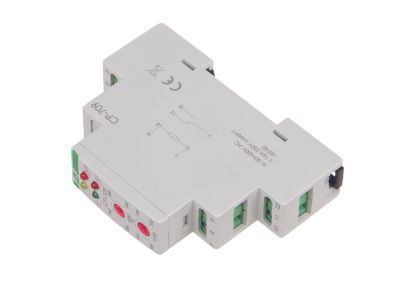

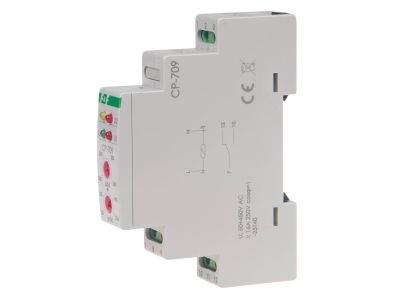

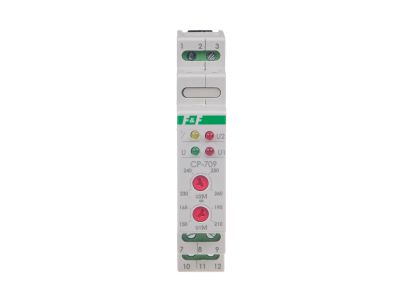

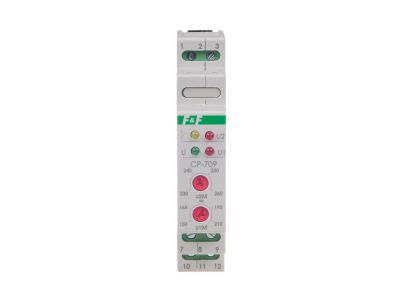

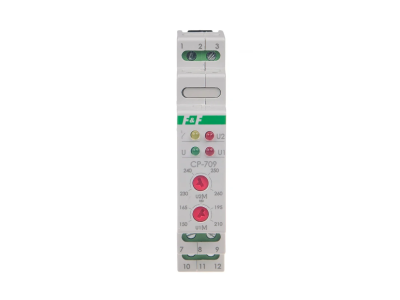

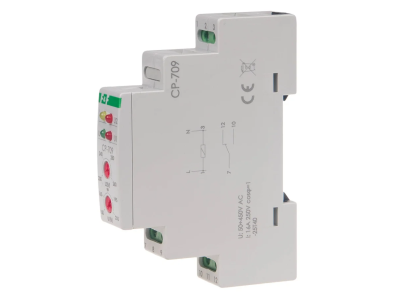

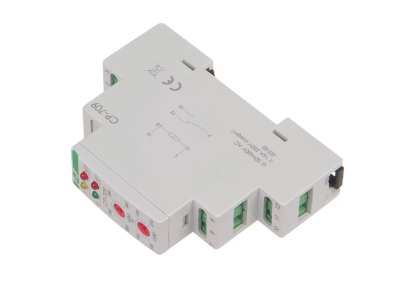

Przekaźnik napięciowy jednofazowy CP-709 1× NO/NC 50-450V AC 16A | CP-709 F&F
Przekaźnik napięciowy jednofazowy CP-709 1× NO/NC 50-450V AC 16A
Informacja o Produkcie
Typ jednofazowy Napięcie zasilania 50÷450 V AC Blokada czasowa NIE Współpraca z agregatami prądotwórczymi TAK Element wykonawczy przekaźnik Maksymalny prąd obciążenia 16 A Konfiguracja styków 1 × NO/NC Separacja styku TAK Kontrola zasilania 4 × LED Próg napięciowy zadziałania - dolny U1 150÷210 V Próg napięciowy zadziałania - górny U2 230÷260 V Histereza napięciowa powrotu - dla progu U1 5 V Histereza napięciowa powrotu - dla progu U2 5 V Czas zadziałania - dla progu U1 1,5 s Czas zadziałania - dla progu U2 0,1 s Czas powrotu - dla progu U1 1,5 s Czas powrotu - dla progu U2 1,5 s Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Pobór mocy 0,8 W Temperatura pracy -25 ÷ 50 °C Wymiary 1 moduł (18 mm) Montaż na szynie 35 mm Stopień ochrony IP20 Jednofazowy. Bez blokady czasowej. Przekaźnik napięciowy CP-709 służy do kontroli napięcia sieci jednofazowej i zabezpieczenia odbiornika jednofazowego przed skutkami wzrostu lub spadku napięcia poza ustawione wartości.
- Producent F&F
- Wymiary 0.096m x 0.023m x 0.099m
- Seria producenta Przekaźniki napięciowe - CP
Przekaźnik kontroli napięcia
- Rodzaj połączenia elektrycznego Połączenie śrubowe
- Z odłączalnymi zaciskami Nie
- Kontrola podnapięcia 1-fazowego Tak
- Kontrola podnapięcia 3-fazowego Nie
- Kontrola nadnapięcia 1-fazowego Tak
- Kontrola nadnapięcia 3-fazowego Nie
- Funkcja histerezy Tak
- Funkcja histerezy Nie
- Kontrola podnapięcia dla prądu stałego Nie
- Kontrola nadnapięcia dla prądu stałego Nie
- Funkcja histerezy dla prądu stałego Nie
- Zakres pomiarowy napięcia 1 150.00000000 - 210.00000000 V
- Zakres pomiarowy napięcia 2 230 - 260 V
- Rodzaj mierzonego napięcia AC
- Znamionowe napięcie sterowania Us dla AC 50 Hz 230 - 230 V
- Rodzaj napięcia sterowania AC
- Wartość nastawy napięcia zadziałania 150.00000000 - 260.00000000 V
- Minimalna regulowana zwłoka czasowa przy zaniku zasilania 0.1 s
- Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania 1.5 s
- Liczba styków przełącznych 1.00000000
- Szerokość 18 mm
- Wysokość 90 mm
- Głębokość 65 mm
- Wymagane zewnętrzne źródło zasilania Nie
- Rodzaj napięcia zasilającego AC
- Napięcie zasilające dla AC 50 Hz - - - V
- Napięcie zasilające dla AC 60 Hz - - - V
- Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania 0.1 s
- Rodzaj napięcia zasilania AC
- Napięcie pracy dla AC 50 Hz - - - V
- Napięcie pracy dla AC 60 Hz - - - V
- Znamionowy prąd załączania 16 A
