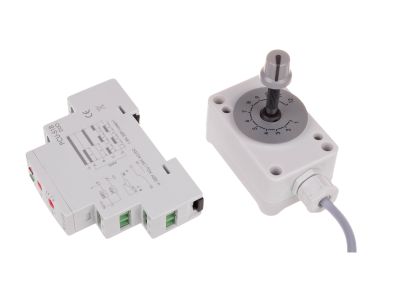

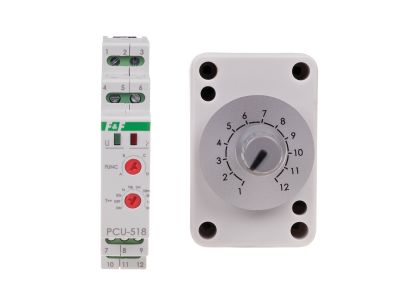

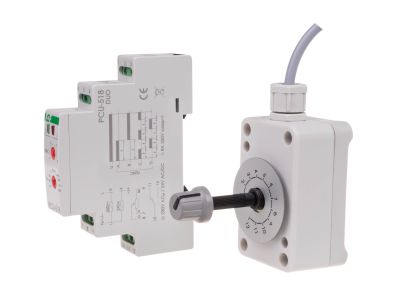

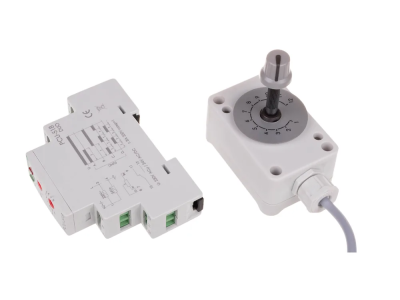

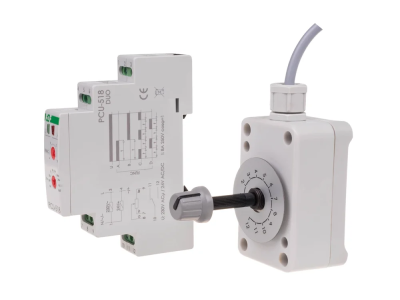

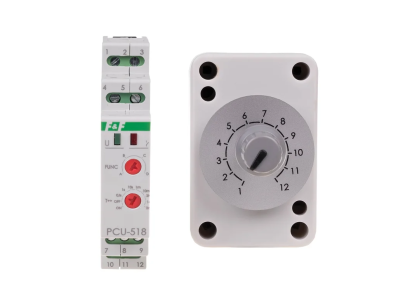

Przekaźnik czasowy z zewnnetrznym potencjometrem nastawy czasu PCU-518DUO styk1NO/NC U=230 i 24V DIN | PCU-518DUO F&F
Przekaźnik czasowy z zewnnetrznym potencjometrem nastawy czasu PCU-518DUO styk1NO/NC U=230 i 24V DIN
Informacja o Produkcie
Alternatywny kod produktu: PCU-518 DUO
Napięcie zasilania 230 V AC / 24 V AC/DC Tryb pracy opóźnione wyłączenie, opóźnione załączenie, praca cykliczna Element wykonawczy przekaźnik Maksymalny prąd obciążenia 8 A Konfiguracja styków 1 × NO/NC Separacja styku TAK Opóźnienie zadziałania 50 ms Sygnalizacja stanu styku LED czerwona Czas działania - regulowany 0,1s÷24h Sygnalizacja zasilania LED zielona Zewnętrzny potencjometr ZP-18 - przewód przyłączeniowy 3×0,42 mm²; l: 70 cm Zewnętrzny potencjometr ZP-18 - wymiary puszki z dławnicą 83 mm x 42 mm x 30 mm Zewnętrzny potencjometr ZP-18 - wysokość / średnica trzpienia 30 mm / Ø6 Zewnętrzny potencjometr ZP-18 - otwór montażowy Ø10 mm Zewnętrzny potencjometr ZP-18 - rezystancja 100 kΩ Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Pobór mocy 0,8 W Temperatura pracy -25 ÷ 50 °C Wymiary 1 moduł (18 mm) Montaż na szynie 35 mm Stopień ochrony IP20 Z zewnętrznym potencjometrem nastawy czasu. Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).
- Producent F&F
- Wymiary 0.12m x 0.072m x 0.097m
- Seria producenta Przekaźniki czasowe - PC
Przekaźnik czasowy (instalacja modułowa)
- Zasada działania Analogowy wielofunkcyjny
- Funkcja Wielofunkcyjność
- Jednostka pierwszego przedziału czasowego Sekundy/minuty
- Sposób montażu Szyna DIN
- Szerokość wyrażona liczbą modułów 1
- Liczba styków przełącznych 1
- Rodzaj napięcia sterowania 1 AC/DC
- Rodzaj napięcia sterowania 2 AC/DC
- Zakres napięcia zasilającego 230 - 24 V
- Rodzaj napięcia zasilającego AC/DC
- Znamionowy prąd przełączania 250 V AC -518 A
- Zdolność łączeniowa dla żarówek 1100 W
- Zdolność łączeniowa dla świetlówek (kompensacja DUO) 550 VA
- Zdolność łączeniowa dla świetlówek (z kompensacją równoległą) 300 VA
- Zdolność łączeniowa dla świetlówek indukcyjnych 550 VA
Przekaźnik czasowy
- Rodzaj połączenia elektrycznego Połączenie śrubowe
- Kompletny z gniazdem Tak
- Do montażu na szynie TH Tak
- Montaż czołowy Nie
- Blok styków pomocniczych montowany na styczniku Nie
- Funkcja opóźnionego załączania Tak
- Funkcja opóźnionego wyłączenia Tak
- Funkcja załączania impulsowego Tak
- Funkcja wyłączania impulsowego Tak
- Funkcja gwiazda-trójkąt Nie
- Funkcja formowania impulsu Nie
- Funkcja migotania Nie
- Funkcja migotania Nie
- Funkcja taktowania zboczem opadającym Nie
- Funkcja taktowania zboczem narastającym Nie
- Zakres nastawy czasu 0.10000000 - 2073600.00000000 s
- Możliwość sterowania zdalnego Nie
- Odpowiedni do systemów zdalnego sterowania Nie
- Znamionowe napięcie sterowania Us dla AC 50 Hz 195.00000000 - 253.00000000 V
- Znamionowe napięcie sterowania Us dla DC 21.00000000 - 27.00000000 V
- Rodzaj napięcia sterowania AC/DC
- Liczba wyjść zwłocznych 1.00000000
- Z wyjściem półprzewodnikowym Nie
- Materiał styków Stop srebra i dwutlenku cyny (AgSnO2)
- Napięcie pracy dla AC 50 Hz 195.00000000 - 253.00000000 V
- Napięcie pracy dla DC 21.00000000 - 27.00000000 V
- Rodzaj napięcia zasilania AC/DC
- Prąd znamionowy 8 A
- Maksymalny prąd załączania 8 A
- Stopień ochrony (IP) IP20
- Szerokość 18 mm
- Wysokość 90 mm
- Głębokość 65 mm
