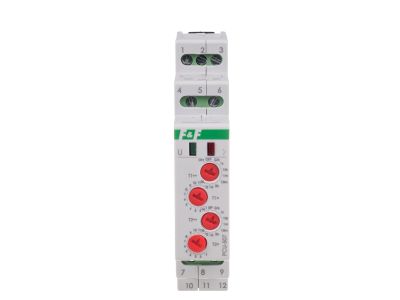

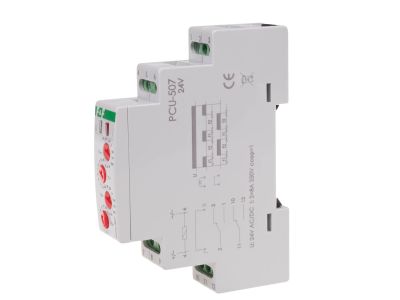

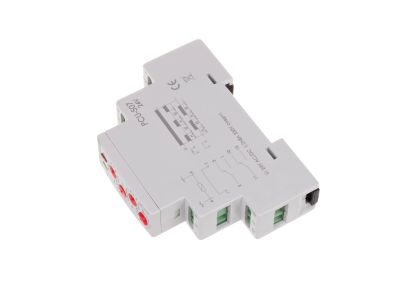

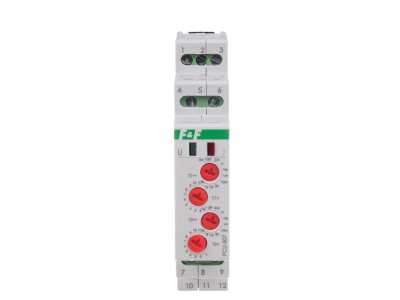

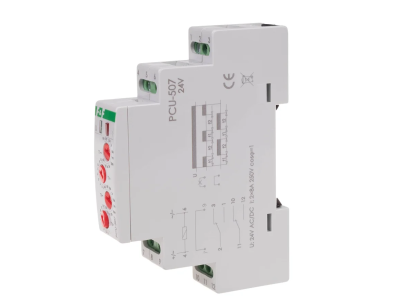

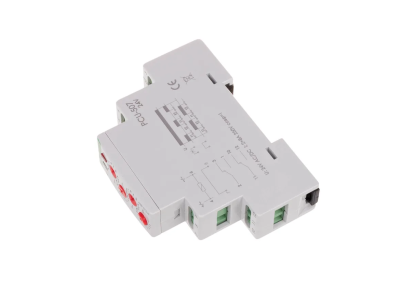

Przekaźnik czasowy 2-funkcyjny, nastawa 2 czasów T1 T2 PCU-507-24V styk 2xNO/NC 24V na szynę DIN | PCU-507-24V F&F
Przekaźnik czasowy 2-funkcyjny, nastawa 2 czasów T1 T2 PCU-507-24V styk 2xNO/NC 24V na szynę DIN
Informacja o Produkcie
Napięcie zasilania 24 V AC/DC
Tryb pracy praca cykliczna
Element wykonawczy przekaźnik
Maksymalny prąd obciążenia 2 × 8 A
Konfiguracja styków 2 × NO/NC
Separacja styku TAK
Opóźnienie zadziałania 50 ms
Sygnalizacja stanu styku LED czerwona
Czas działania - regulowany 0,1 s ÷ 576 godz.
Sygnalizacja zasilania LED zielona
Czas przerwy - regulowany 0,1s ÷ 576 godz.
Przyłącze zaciski śrubowe 2,5 mm²
Moment dokręcający 0,4 Nm
Pobór mocy 0,8 W
Temperatura pracy -25 ÷ 50 °C
Wymiary 1 moduł (18 mm)
Montaż na szynie 35 mm
Stopień ochrony IP20 Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).
Nastawa dwóch czasów t1 i t2 (czasu pracy i czasu przerwy).Alternatywny kod produktu : PCU-507 24V
- Producent F&F
- Seria producenta Przekaźniki czasowe
Przekaźnik czasowy (instalacja modułowa)
- Zasada działania Analogowy wielofunkcyjny
- Funkcja Wielofunkcyjność
- Jednostka pierwszego przedziału czasowego Sekundy/minuty
- Sposób montażu Szyna DIN
- Szerokość wyrażona liczbą modułów 1
- Liczba styków przełącznych 2
- Rodzaj napięcia sterowania 1 AC/DC
- Zakres napięcia zasilającego 24 - 24 V
- Rodzaj napięcia zasilającego AC/DC
- Znamionowy prąd przełączania 250 V AC 8 A
- Zdolność łączeniowa dla żarówek 1100 W
- Zdolność łączeniowa dla świetlówek (kompensacja DUO) 550 VA
- Zdolność łączeniowa dla świetlówek (z kompensacją równoległą) 300 VA
- Zdolność łączeniowa dla świetlówek indukcyjnych 550 VA
