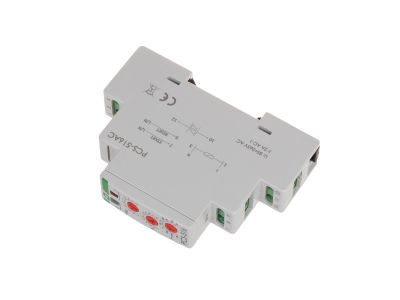

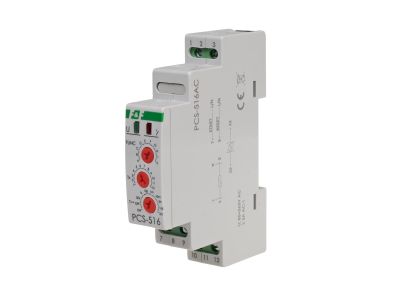

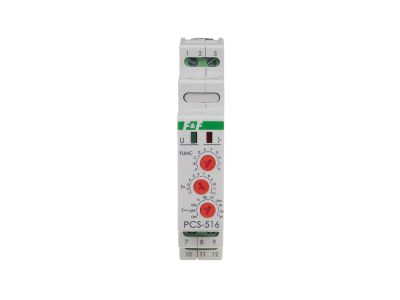

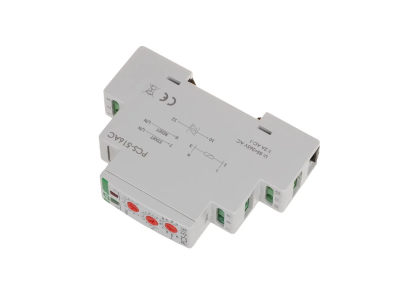

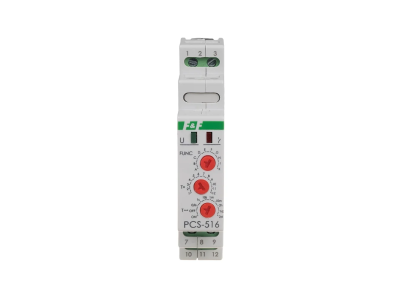

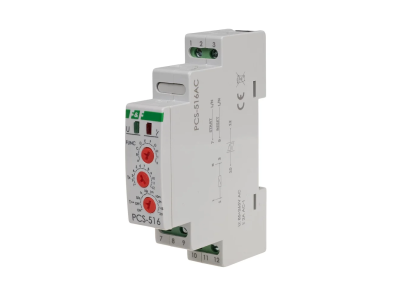

Przekaźnik czasowy 10-funkcyjny z wejściami START i RESET 85-265 V AC/DC na szynę DIN | PCS-516AC F&F
Przekaźnik czasowy 10-funkcyjny z wejściami START i RESET 85-265 V AC/DC na szynę DIN
Informacja o Produkcie
Napięcie zasilania 85÷265 V AC/DC Tryb pracy wielofunkcyjny Element wykonawczy triak Maksymalny prąd obciążenia 2 A AC Opóźnienie zadziałania 50 ms Prąd impulsu sterującego mniej niż 1 mA Sygnalizacja stanu styku LED czerwona Czas działania - regulowany 0,1 s ÷ 576 godz. Sygnalizacja zasilania LED zielona Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Pobór mocy 0,8 W Temperatura pracy -25 ÷ 50 °C Wymiary 1 moduł (18 mm) Montaż na szynie 35 mm Stopień ochrony IP20 10-funkcyjny. Z wejściami START i RESET. Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp). Cechy przekaźników w wersji AC: * Wyjście półprzewodnikowe (triak) do sterowania obciążeń zasilanych napięciem AC * Załączenie obciążenia w zerze napięcia, wyłączenie w zerze prądu – niski udar przy załączeniu * Brak problemów ze zużywaniem się styków przekaźnika – dedykowany do pracy z dużą częstotliwością przełączeń * Wyjście odseparowane od wejścia – można zasilać/sterować jedną fazą, a odbiornik może być podłączony do innej fazy
- Producent F&F
- Wymiary 0.019m x 0.07m x 0.095m
- Seria producenta Przekaźniki czasowe - PC
Przekaźnik czasowy (instalacja modułowa)
- Zasada działania Analogowy jednofunkcyjny
- Funkcja Wielofunkcyjność
- Jednostka pierwszego przedziału czasowego Sekundy/godziny
- Sposób montażu Szyna DIN
- Szerokość wyrażona liczbą modułów 1
- Wysokość wbudowania 90 mm
- Zakres napięcia zasilającego 85 - 264 V
- Rodzaj napięcia zasilającego AC
- Znamionowy prąd przełączania 250 V AC 2 A
- Zdolność łączeniowa dla żarówek 650 W
- Zdolność łączeniowa dla świetlówek (kompensacja DUO) 350 VA
- Zdolność łączeniowa dla świetlówek (z kompensacją równoległą) 250 VA
- Zdolność łączeniowa dla świetlówek indukcyjnych 350 VA
Przekaźnik czasowy
- Rodzaj połączenia elektrycznego Połączenie śrubowe
- Kompletny z gniazdem Tak
- Do montażu na szynie TH Tak
- Montaż czołowy Nie
- Blok styków pomocniczych montowany na styczniku Nie
- Funkcja opóźnionego załączania Tak
- Funkcja opóźnionego wyłączenia Tak
- Funkcja załączania impulsowego Tak
- Funkcja wyłączania impulsowego Tak
- Funkcja gwiazda-trójkąt Nie
- Funkcja formowania impulsu Nie
- Funkcja migotania Nie
- Funkcja migotania Nie
- Funkcja taktowania zboczem opadającym Nie
- Funkcja taktowania zboczem narastającym Nie
- Zakres nastawy czasu 0.10000000 - 2073600.00000000 s
- Możliwość sterowania zdalnego Nie
- Odpowiedni do systemów zdalnego sterowania Nie
- Znamionowe napięcie sterowania Us dla AC 50 Hz 85.00000000 - 265.00000000 V
- Rodzaj napięcia sterowania AC
- Liczba wyjść zwłocznych 1.00000000
- Z wyjściem półprzewodnikowym Tak
- Materiał styków Stop srebra i dwutlenku cyny (AgSnO2)
- Napięcie pracy dla AC 50 Hz 85.00000000 - 265.00000000 V
- Napięcie pracy dla AC 60 Hz 85.00000000 - 265.00000000 V
- Rodzaj napięcia zasilania AC
- Prąd znamionowy 2 A
- Maksymalny prąd załączania 2 A
- Stopień ochrony (IP) IP20
- Szerokość 18 mm
- Wysokość 90 mm
- Głębokość 65 mm
