Ogranicznik przepięć T2 4P 3+1 sieć TN-S/TT In=20kA Up≤1,35kV SPD | SPE440 Hager

Przejdź na koniec galerii

Przejdź na początek galerii

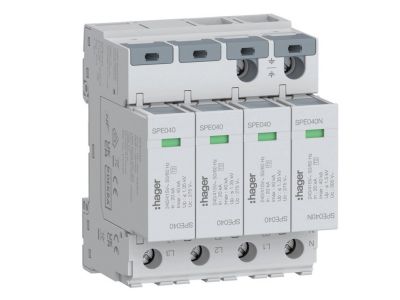

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Hager

Producent

Hager

Kod

2033485

EAN

3250610087305

Kod Producenta

SPE440

Ogranicznik przepięć T2 4P 3+1 sieć TN-S/TT In=20kA Up≤1,35kV SPD

Informacja o Produkcie

Ogranicznik przepięć klasy C przeznaczony do ochrony instalacji niskiego napięcia przed przepięciami impulsowymi. Zaprojektowany z myślą o montażu w rozdzielnicach na szynie DIN TH-35 mm i umożliwia zastosowanie w instalacjach w układach TN-S oraz TT. Najwyższe napięcie trwałej pracy AC 275 wolt i typ 2 zapewniają bezpieczną pracę instalacji na poziomie ochrony określonym parametrami ochronnymi. Konstrukcja urządzenia pozwala na kompaktowy montaż — rozmiar 4 moduły.

Kluczowe cechy produktu

Kompatybilność sieci – Układ sieci TN-S: Tak oraz Układ sieci TT: Tak, umożliwia zastosowanie w typowych instalacjach budynkowych.
Parametry wyładowcze – Znamionowy prąd wyładowczy - wartość szczytowa (8/20): 20 kiloamper oraz Maksymalny prąd wyładowczy (8/20): 40 kiloamper, co wpływa na zdolność odprowadzenia impulsów.
Poziom ochrony – Poziom ochrony L-N: 1.35 kilowolt; Poziom ochrony N-PE: 1.6 kilowolt; charakteryzuje się określonym limitem przepięć przepuszczanych do chronionych obwodów.
Montaż i rozmiar – Rozmiar: 4 moduły; Sposób montażu: Szyna montażowa DIN TH-35 mm; konstrukcja urządzenia pozwala na szybki montaż w standardowej szafie rozdzielczej.
Przyłącza przewodów – Maks. przekrój przewodu (jedno-/wielodrutowego): 50 milimetr kwadratowy; Maks. przekrój przewodu elastycznego: 35 milimetr kwadratowy — ułatwia dopasowanie do różnych przekrojów przewodów zasilających.
Zabezpieczenie równoległe – Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik): 315 amper.

Zastosowanie

Produkt przeznaczony do ochrony przed przepięciami w instalacjach zasilających. Umożliwia zastosowanie w:

instalacjach mieszkaniowych i wielorodzinnych,
instalacjach komercyjnych i usługowych,
rozdzielnicach głównych i pomocniczych,
systemach ochrony urządzeń elektronicznych i zasilaczy.

Wskazówki montażowe

Przed montażem sprawdź zgodność parametrów instalacji z danymi urządzenia.

Montaż na szynie DIN TH-35 mm.
Maks. przekrój przewodu (jedno-/wielodrutowego): 50 milimetr kwadratowy; maks. przekrój przewodu elastycznego: 35 milimetr kwadratowy.
Przy wykonywaniu połączeń uwzględnić maks. zabezpieczenie nadprądowe przy połączeniu równoległym: 315 amper.
Urządzenie przeznaczone do podłączenia 4 przewodów (bez uziemienia).
