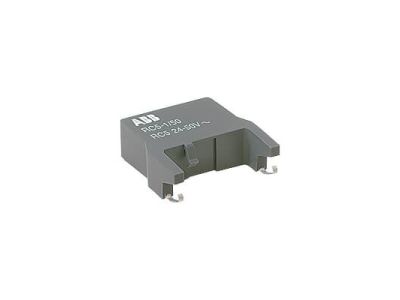

Ogranicznik przepięć do A9…A40, 110-250V AC, RC5-1/250 | 1SBN050100R1002 ABB

Alternatywny kod produktu: 1SBN050100R1002

RC5-1 / 250 to tłumik przepięć typu RC przeznaczony do zmniejszania maksymalnej wartości szczytowej przepięcia i ograniczania lub nawet całkowitego eliminowania wysokich częstotliwości napięcia wstępnego, gdy jest używany z konwencjonalnym stycznikiem zasilanym prądem przemiennym dla znamionowego napięcia obwodu sterującego w zakresie 110 ... 250 V prądu przemiennego 50/60 Hz. Działanie obwodów indukcyjnych powoduje powstawanie przepięć, w szczególności przy otwieraniu cewki stycznika. Energia elektromagnetyczna zmagazynowana w cewce podczas zamykania stycznika jest przywracana po otwarciu w postaci przepięć, których nachylenie i amplituda mogą wzrosnąć do kilku kilowoltów. Obserwuje się szereg wad, począwszy od zakłóceń w urządzeniach elektronicznych, a skończywszy na awariach izolatorów, a nawet zniszczeniu niektórych wrażliwych elementów. Zalety: - Tłumik przepięć jest zatrzaskiwany w górnej lub bocznej części w odniesieniu do konstrukcji podstawy stycznika lub przekaźnika stycznika bez zmiany wymiarów całkowitych urządzenia. - bardzo szybkie przesterowanie: tłumienie stromych frontów, a tym samym wysokich częstotliwości. Brak opóźnień w działaniu.
