Mufa przejściowa12/20kV z kabli 3-żył.na 3 kable 1-żył.CHMP(H)SV/3-1 95-240mm2 24KV ze złącz.śrubow | 261257 Cellpack

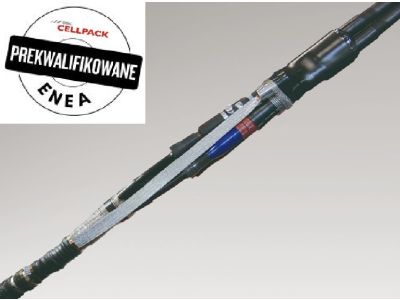

Prekwalifikacja i certyfikacja Enea (SN)

Mufy przejściowe do łączenia 3-żyłowego kabla o izolacji papierowej np. HAKnFtA z trzema kablami 1-żyłowymi o izolacji z tworzyw sztucznych np. XRUHAKXS. Odpowiednie do kabli o izolacji papierowej ze wspólną powłoką metalową tzw. kable Hoechstaedter od 24 do 36 kV. Mufy ze złączkami śrubowymi CHMP(H)SV 3-1 24kV 95-240. Silikonowe elementy sterujące,ze złączkami z kabli 3-żyłowych typu H na 1-żyłowe wytłaczane.

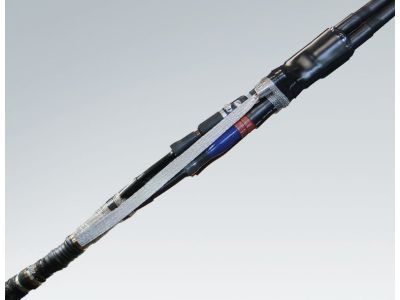

Mufa przejściowa z kabli 3-żyłowych o izolacji papierowej, ekranowanych (H-kable) na kable 1-żyłowe o izolacji wytłaczanej, do 36 kV.

Hybrydowe mufy przelotowe CHMP(H)SV3-1 do przejść na trzy 1-żyłowe kable o izolacji wytłaczanej nadają się od kabli H do 24 kV. Ze złączkami śrubowymi.Bezpieczne sterowanie polem elektrycznym dzięki trwale elastycznym silikonowym elementom sterującym polem, Duży zakres przekrojów, Szybki, prosty i bezpieczny montaż, Gotowy do natychmiastowego działania.

Właściwości
• Szybka, łatwa i bezpieczna instalacjadzięki kombinacji komponentów nasuwanych i termokurczliwych
• Niezawodna metoda wysterowania pola elektrycznego na końcach ekranów poprzez element wykonany z elastycznego silikonu
• Szeroki zakres przekrojów
• W wersji PL - połączenie z powłoką ołowianą za pomocą drutów żyły powrotnej kabli 1-żyłowych

Zastosowanie:
• Wewnątrz
• Na zewnątrz
• W ziemi
• W kanałach kablowych

Poziom napięcia:
U0/U (Um) 8.7/15 (17.5) kV - 12.7/22 (24) kV - ZESTAWY ZE ZŁĄCZKAMI ŚRUBOWYMI

Zawartość opakowania:
Silikonowe elementy sterujące, taśma wypełniająco-sterująca, olejoodporne rury
termokurczliwe, grubościenne izolacyjne rury termokurczliwe, grubościenne rury
termokurczliwe z klejem jako ochrona zewnętrzna, palczatki termokurczliwe,
siatka miedziana, instrukcja montażu
Mufy CHMP(H)SV3-1 zawierają złączki śrubowe w komplecie.
Do pozostałych muf złączki należy zamawiać oddzielnie
