Moduł zaworów (8 zaworów) LEVEL 3 | mH-V8-3 F&F

Producent
F&F
Kod
1279537
EAN
5908312593744
Kod Producenta
mH-V8-3

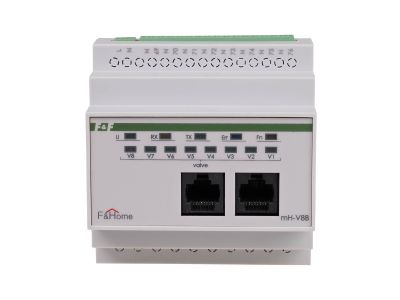

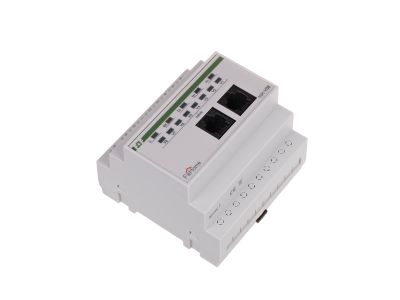

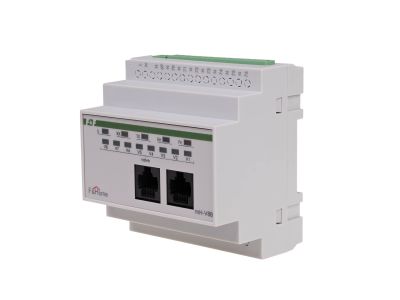

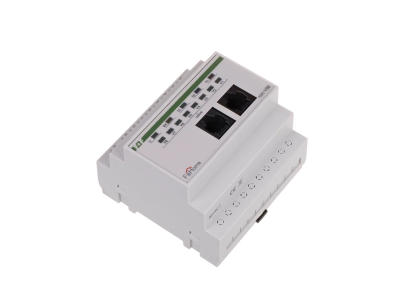

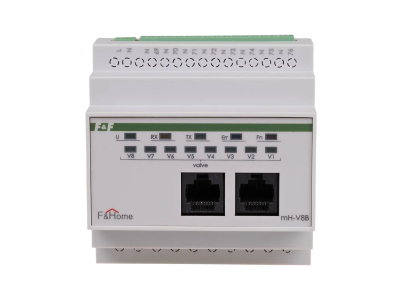

Moduł zaworów (8 zaworów) LEVEL 3
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Moduł mH-V8 jest ośmiokanałowym modułem wykonawczym sterującym pracą elektrozaworów podłączonych do wyjść modułu i przystosowany jest do pracy z modułami czujników temperatury mH-S8. Moduł montowany jest w rozdzielni i zajmuje pole 5 modułów, a napięcie zasilania modułu wynosi 230 VAC. Moduł nadaje się do sterowania elektrozaworami w obwodach ogrzewania (zazwyczaj zainstalowanymi na kolektorze) o napięciu cewki 230 VAC i działa na zasadzie włącz-wyłącz, niezależnie od głównego panelu dotykowego (stanowi autonomiczną parę z modułem mH-S8 znajdującego się na tym samym poziomie). W przypadku potrzeby stosowania podłączenia większej ilości czujników temperatury można zastosować kilka modułów mH-V8, przy czym należy pamiętać że muszą to być moduły kolejnych poziomów (mH-V8 – poziom 1, mH-V8-poziom 2, …). Wejścia / wyjścia Moduł mH-V8 oferowany jest w wykonaniu na różne poziomy, umożliwiając w ten sposób rozbudowę sieci wejść/wyjść podłączonych do systemu F&Home. W pierwszej kolejności należy instalować moduł z poziomu 1, następnie z poziomu 2, itd. Każdy z poziomów charakteryzuje się oddzielną numeracją, dzięki czemu zapewniony jest łatwiejszy montaż instalacji. Zestawienie wyjść dla modułu mH-V8 przedstawione jest w poniższej tabeli. Zasada działania Moduł wykonawczy mH-V8 sterowany jest poprzez sieć CAN z modułu czujnikowego mH-S8 znajdującego się na tym samym poziomie. W zależności od ustalonego programu pracy oraz wskazania temperatury na danym wejściu czujnikowym wyzwolone będzie odpowiednie wyjście modułu mH-V8. Para modułów mH-S8 – mH-V8 działa niezależnie od głównego panelu dotykowego, który służy tylko do ustalenia programu pracy. Uszkodzenie lub brak panelu dotykowego nie przerywa pracy układu regulacji temperatury.
  • Producent F&F
  • Seria producenta Inteligentny dom
Człon wykonawczy układu regulacji ogrzewania do systemów magistralnych
  • System magistralny KNX Nie
  • System magistralny KNX z transmisją radiową Nie
  • System magistralny Funkbus (radiowy) Nie
  • System magistralny LON Nie
  • System magistralny Powernet Nie
  • Inne systemy magistralne Inne
  • Sposób montażu Adapter szyny DIN
  • Szerokość wyrażona liczbą modułów 5
  • Ze złączem magistrali Tak
  • Wartość nastawy regulowana bezstopniowo Tak
  • Wartość nastawy regulowana krokowo Tak
  • Funkcja ochrony zaworu Tak
  • Sterowanie ręczne Tak
  • Maksymalny prąd przełączania (obciążenie rezystancyjne) 0.5 A
  • Liczba wyjść 8
  • Maksymalny prąd wyjściowy 4 A
  • Napięcie łączeniowe 85 - 250 V
  • Stopień ochrony (IP) IP20
