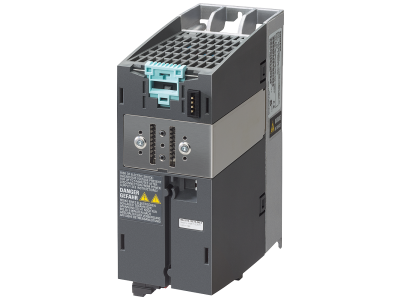

Moduł zasilania 3-fazowy SINAMICS PM240-2 IP20-FSA-U-400V-1.5KW | 6SL3210-1PE14-3UL1 Siemens
Moduł zasilania 3-fazowy SINAMICS PM240-2 IP20-FSA-U-400V-1.5KW
Informacja o Produkcie
Alternatywny kod produktu: 6SL32101PE143UL1Moduły mocy SINAMICS moduły mocy PM240-2 są idealnymi modułami mocy dla standardowych zastosowań w zakresie budowy maszyn dla modułowego przemiennika częstotliwości SINAMICS G120. Stanowiąc część modułowego przemiennika częstotliwości SINAMICS G120 (składającego się z modułu mocy, sterownika, panelu operatora) moduły mocy PM240-2 (rodzaj ochrony IP20) wyposażone są w przerywacz hamowania (aplikacje czterokwadrantowe) i przeznaczone są do różnorodnych zastosowań w zakresie ogólnej budowy maszyn. Jednostka mocy PM240-2 może być dowolnie łączona z różnymi jednostkami sterującymi (Control Units) w zależności od zakresu zastosowania i wymagań pod względem bezpieczeństwa (przykładowo STO, SS1, SBC, SLS, SDI, SSM). Z połączenia z jednostką sterującą CU230-2, CU240x-2 oraz CU250S-2 wynika funkcjonalny przekształtnik częstotliwości SINAMICS G120. Moduł PM240-2 o stopniu ochrony IP20 jest dostępny jako moduł do zabudowania w szafie rozdzielczej w przedziale mocy od 0,55 kW do 250 kW oraz w trzech wariantach napięcia 200 V, 400 V i 690 V. Moduły mocy są dostępne bez filtrów lub ze zintegrowanym filtrem sieciowym klasy A i w siedmiu wielkościach mechanicznych od FSA do FSG. W celu optymalnego odprowadzania strat ciepła na zewnątrz szafy, jednostka mocy dostępna jest również w wersji typu push-through. W poszczególnych wielkościach konstrukcyjnych oferowane są również funkcje Safety Integrated. Dzięki wytrzymałej konstrukcji można uzyskiwać długości przewodów nawet do 450 metrów (wielkość mechaniczna FSF/FSG). W celu oprzewodowania zgodnie z EMC dostępne są płyty ekranujące oraz zestawy podłączeniowe ekranu. SINAMICS - po prostu więcej napędu.
- Producent Siemens
- Wymiary 0.19m x 0.096m x 0.288m
Przemiennik częstotliwości =< 1 kV
- Napięcie sieci 380 - 480 V
- Liczba faz wejściowych 3
- Liczba faz wyjściowych 3
- Maksymalna częstotliwość wyjściowa 550 Hz
- Maks. napięcie wyjściowe 400 V
- Znamionowy prąd wyjściowy I2N 4.1 A
- Maks. moc oddawana (char. obciążenia kwadratowa) przy znam. napięciu wyjściowym 1.5 kW
- Maks. moc oddawana (char. obciążenia liniowa) przy znam. napięciu wyjściowym 1.1 kW
- Względna tolerancja częstotliwości sieciowej 5 %
- Względna tolerancja napięcia sieciowego 10 %
- Dozwolone zastosowanie w przemyśle Nie
- Dozwolone zastosowanie w budownictwie mieszkaniowym i obiektach handlowych Nie
- Liczba złączy sprzętowych Industrial Ethernet -99999
- Liczba złączy PROFINET -99999
- Liczba złączy sprzętowych RS-232 -99999
- Liczba złączy sprzętowych RS-422 -99999
- Liczba złączy sprzętowych RS-485 -99999
- Liczba złączy sprzętowych szeregowych TTY -99999
- Liczba złączy sprzętowych USB -99999
- Liczba złączy sprzętowych równoległych -99999
- Liczba złączy sprzętowych innych -99999
- Zintegrowany moduł hamujący (chopper) Tak
- Możliwość pracy we wszystkich ćwiartkach układu współrzędnych Nie
- Rodzaj przemiennika Przemiennik napięciowy
- Stopień ochrony (IP) IP20
- Wysokość 196 mm
- Szerokość 73 mm
- Głębokość 165 mm
