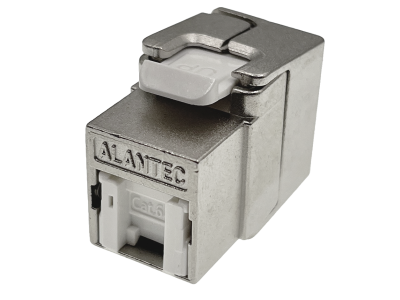

Moduł keystone RJ45 beznarzędziowy STP kat.6A PoE+ ALANTEC Plus - badanie jakości INTERTEK (USA)

Informacja o Produkcie

Opis produktu

Beznarzędziowe, ekranowane (STP), wysokiej klasy moduły transmisyjne typu Keystone Jack, kategorii 6A (10Gb).

Przeznaczone do zabudowy gniazd abonenckich jak i pól krosowych w instalacjach wewnętrznych, sieci teleinformatycznych, w miejscach zagrożonych oddziaływaniem zakłóceń elektromagnetycznych.

Parametry transmisyjne zostały przetestowane w niezależnym labolatorium badawczym INTERTEK (USA), co zostało potwierdzone odpowiednim dokumentem.

Technologia beznarzędziowej terminacji gniazda umożliwia zmontowanie całego toru transmisyjnego bez konieczności użycia specjalistycznych narzędzi. Proces instalacyjny jest szybki i wygodny – według naszych doświadczeń wykonanie terminacji takiego modułu zajmuje około 1/3 czasu w porównaniu ze standardowym systemem opartym na narzędziach uderzeniowych.

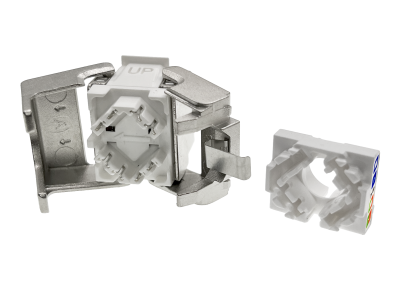

W trybie beznarzędziowym moduł terminuje się poprzez zamknięcie tylnych klapek obudowy, które pełnią funkcję zintegrowanego automatycznego elementu dociskowego. Podczas ich zamykania żyły kabla są jednocześnie wprowadzane i dociskane do złączy szczelinowych IDC, co zapewnia równomierny docisk wszystkich ośmiu żył oraz prawidłowe zakończenie toru transmisyjnego. Jednocześnie moduł może być również terminowany przy użyciu standardowego narzędzia instalacyjnego, w zależności od preferencji instalatora.

Obie metody terminacji, potwierdzone wieloletnią praktyką instalacyjną, zapewniają równie skuteczne i trwałe zakończenie toru transmisyjnego. Terminacja beznarzędziowa jest przy tym szybsza w wykonaniu i stanowi obecnie powszechnie stosowane rozwiązanie w systemach okablowania strukturalnego

Dzięki zastosowaniu specjalnych, uniwersalnych mocowań gniazda można montować w dowolnych elementach takich jak: puste panele krosowe, puszki naścienne, podłogowe itp.

WAŻNA zaleta KONSTRUKCYJNA: wpięcie wtyków telefonicznych RJ11, RJ12 nie powoduje uszkodzenia gniazda, specjalna konstrukcja powoduje, że piny złącza nie ulegają odkształceniom. Moduł dodatkowo wyposażony w zintegrowaną (chowaną wewnątrz po wpięciu wtyku) osłonę przeciwkurzową. Organizer żył ułożony w kształt rombu pozwala na zmniejszenie rozplotu żył, co przekłada się na lepsze parametry transmisyjne.

Rodzaj gwarancji

25 letnia gwarancja systemowa

Rodzaj produktu » Moduł Beznarzędziowy

Typ Keystone Jack określający wymienny moduł/gniazdo RJ45, RJ12, RJ11. Wszechstronny i standardowy komponent używany głównie w systemach okablowania strukturalnego, telekomunikacji i CCTV. Jest to element toru transmisyjnego, który można łatwo zainstalować w panelach krosowych, gniazdach ściennych oraz innych rodzajach osprzętu montażowego. W rozwiązaniu beznarzędziowym (toolless) dzięki samozaciskowej konstrukcji, instalacja jest niezwykle prosta i nie wymaga użycia żadnych narzędzi, co znacząco przyspiesza proces montażu.

Ekranowanie » TAK - ekranowany

Ekranowany komponent sieciowy, będący idealnym rozwiązaniem dla wymagających instalacji, zapewniający najwyższy poziom ochrony i niezawodności. Zgodny z normą ISO/IEC 11801, charakteryzuje się zaawansowaną ochroną przed zakłóceniami elektromagnetycznymi (EMI). Metalowa osłona produktu efektywnie eliminuje interferencje zewnętrzne, co przekłada się na stabilną i bezpieczną transmisję danych.

Ekranowanie tego elementu pozwala na minimalizację przesłuchów międzykanałowych, co jest kluczowe w środowiskach o wysokiej gęstości okablowania. Konstrukcja zapewnia również doskonałą ochronę przed uszkodzeniami mechanicznymi podczas instalacji. Produkt jest idealny do zastosowań w miejscach narażonych na silne zakłócenia elektromagnetyczne, takich jak serwerownie, pomieszczenia techniczne, czy biura z dużą ilością urządzeń elektronicznych.

Odpowiedni do wszystkich rodzajów ekranowanych kabli: U/FTP, F/UTP, F/FTP oraz S/FTP. Ze względu na wymóg prawidłowego uziemienia, nie zaleca się stosowania z przewodami nieekranowanymi.

Kategoria » 6A

Produkt kategorii 6A (klasa EA, o rozszerzonej charakterystyce) przeznaczony do transmisji danych z prędkością do 10 000 Mbps (10 Gigabit Ethernet 10GBASE-T).

Może być stosowany w różnych typach sieci, takich jak LAN, WAN czy SAN, i jest przeznaczony do połączeń między urządzeniami sieciowymi, takimi jak routery, switche, kamery IP czy komputery. Może być również wykorzystywany do transmisji sygnałów audio-wideo w systemach AV over IP oraz w instalacjach AV wykorzystujących technologie transmisji po skrętce, takich jak HDBase-T.

W celu zachowania deklarowanych parametrów, zgodnie z normą maksymalna długość odcinka przewodu (tor transmisyjny) nie powinna przekraczać 90m, przy założeniu że do zakończenia (modułu keystone bądź patch-panela) podłączy się dwa kable krosowe o długości nie większej niż 5m.

Produkty kategorii 6A są wstecznie kompatybilne z elementami niższych kategorii takimi jak patch-panele czy moduły keystone RJ45.

Certyfikat » Intertek ETL

Najwyższą jakość produktu poświadcza rygorystyczne badanie jakości prowadzone przez laboratorium INTERTEK (USA). Potwierdza on spełnienie wysokich standardów jakości oraz zgodności z normami branżowymi, m.in.: ISO/IEC 11801 (norma międzynarodowa, zgodna z wzorowaną na niej normą polską i europejską PN-EN 50173) oraz/lub ANSI/TIA-568 (norma stosowana na rynku amerykńskim). Badanie ETL INTERTEK jest badaniem wieloetapowym, obejmującym proces przepływu, producji i badania prób losowych gotowego produktu.

Gwarancja » Systemowa 25 lat

Produkt dopuszczony jest do programu 25-letniej gwarancji systemowej. W celu uzyskania certyfikatu gwarancyjnego, instalacja musi być wykonana przez przeszkolonego instalatora oraz przebadana certyfikowanym miernikiem sieci LAN z aktualną kalibracją. Gwarancja obejmuje całe tory transmisyjne, po wykonaniu sieci zgodnie z międzynarodowymi standardami branżowymi A-LAN Technologie bezpłatnie udziela 25-letnią gwarancję. Długa gwarancja daje inwestorowi bezpieczeństwo oraz pewność, że instalowane są produkty o wysokiej jakości i trwałości.

Kompatybilność » Gniazdo Keystone RJ45

Zweryfikuj kompatybilność Modułów Keystone RJ45 marek ALANTEC, Q-LANTEC oraz WireArte z najpopularniejszymi na rynku adaperami systemowymi. Odpowiednie dopasowanie modułów do osprzętu gwarantuje bezpieczeństwo oraz niezawodność instalacji. Tabela kompatybilności obrazuje, które moduły gniazd RJ45 produkcji A-LAN, pasują do osprzętu popularnych producentów systemów instalacyjnych.

Ogólne
kategoria	6A
klasa	EA (norma 500MHz) o rozszerzonej charakterystyce do 700 MHz / 10 Gb/s
ekran	tak
rodzaj	beznarzędziowy / narzędziowy

Korpus
materiał	Odlew cynkowy, spełniający wymogi EMC zgodnie z EN 55022

Gniazdo
Trwałość wg norm	> 750 cykli
Trwałość wg badań	> 2500 cykli
powłoka styków	pozłacana (50 μcalowa warstwa złota)
siła docisku styków	100 g na styk
siła rozłączania	50N przez 60s

Złącze szczelinowe
sekwencja	568A/B
materiał noży	fosforobrąz ze 100 μcalowa warstwą niklu
Przyjmuje przewody drut/linka	22-26AWG / gwarancja 20 cykli reterminacji
korpus	plastik odporny na ogień, zgodny z UL 94 V-0

Płytka PCB
materiał	laminat FR4 o grubości 1,6 mm

Parametry elektryczne
maks. wartość prądu	1,5 A
rezystancja izolacji	500 MΩ @ 100 Vdc
odporność napięciowa	1000 Vac RMS @60Hz przez 60s
rezystancja styków	20 mΩ
rezystancja noży IDC	2,5 mΩ

Zasilanie PoE
rodzaj	PoE++ High Power (typ 4) IEEE 802.3bt 100W

Zakres temperatur
składowania	-40^oC do +70^oC
pracy	-10^oC do +65^oC

Wilgotność
maksymalnie	93%

Wymiary
Długość, szerokość, wysokość	28,7 x 16,4 x 22,5 mm
