Moduł główny rozłącznika TeSys VARIO 12A 3P TeSys | VN12 Schneider Electric

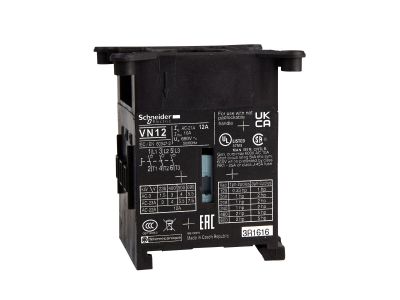

main product photo
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1082021
EAN
3389110759839
Kod Producenta
VN12
Dodaj do porównania
Moduł główny rozłącznika TeSys VARIO 12A 3P TeSys

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Moduł główny rozłącznika TeSys VARIO 12A 3p. gama produktów: TeSys - Nazwa produktu: TeSys Mini-VARIO - Typ produktu lub komponentu : korpus łącznka - poziom wydajności: podstawowy - typ i konfiguracja styków: 3 NO - rodzaj sieci: prąd przemienny (AC), prąd stały (DC) - częstotliwość sieci: 50/60 Hz.
  • Producent Schneider Electric
  • Wymiary 0.085m x 0.079m x 0.119m
  • Seria producenta Tesys
Rozłącznik izolacyjny (AC)
  • Jako rozłącznik główny Nie
  • Jako rozłącznik remontowy Nie
  • Jako rozłącznik bezpieczeństwa Nie
  • Jako wyłącznik awaryjny Nie
  • Jako przełącznik nawrotny Nie
  • Maksymalne znamionowe napięcie pracy Ue AC 690 V
  • Znamionowy prąd ciągły Iu 12 A
  • Znamionowy prąd ciągły dla AC-21 12 A
  • Znamionowa moc pracy dla AC-3 3 kW
  • Znamionowy wytrzymywany prąd krótkotrwały Icw 0.14 kA
  • Znamionowa moc pracy dla AC-23 4 kW
  • Znamionowy warunkowy prąd zwarciowy Iq 6 kA
  • Liczba biegunów 3
  • Opcjonalny napęd silnikowy Nie
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny wyzwalacz napięciowy Nie
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na płycie Nie
  • Do montażu tablicowego 4-otworowego Tak
  • Do montażu czołowego centralnie Tak
  • Do instalacji w tablicach rozdzielczych Nie
  • Do montażu pośredniego Nie
  • Rodzaj elementu wykonawczego Brak
  • Z mechanizmem ryglującym Nie
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Stopień ochrony (IP) strony czołowej IP20
  • Liczba łączników 1
  • Znamionowe napięcie pracy 690 - 690 V
  • Znamionowy prąd ciągły dla AC-23 8.1 A
  • Z okablowaniem fabrycznym Nie
  • Szerokość 56 mm
  • Wysokość 46.5 mm
  • Głębokość 111.5 mm

Do pobrania

Karta katalogowa.pdf (357.73 kB)
Karta charakterystyki.pdf (416.10 kB)
Instrukcja Techniczna.pdf (2.23 MB)
Deklaracja zgodności CE.pdf (369.05 kB)
