Licznik energii elektrycznej 3-fazowy 60A | LE-03MP F&F

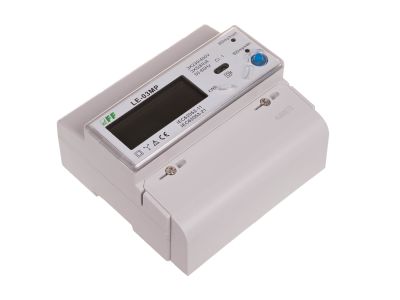

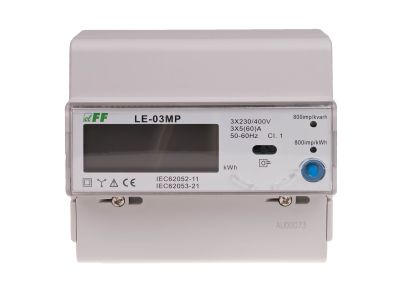

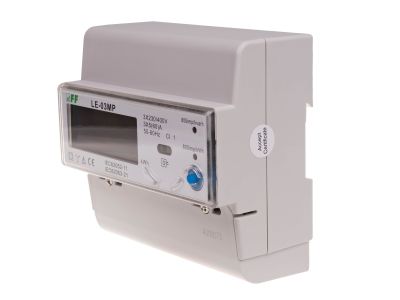

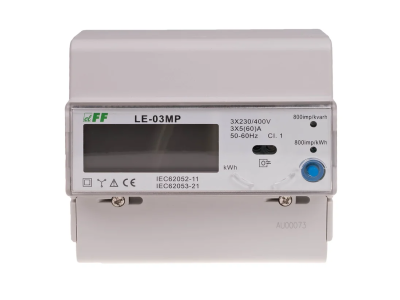

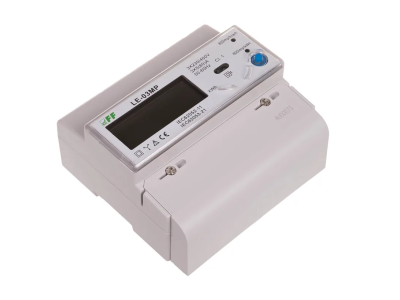

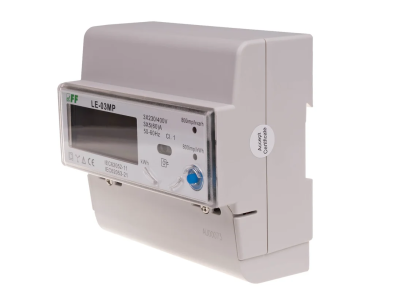

LE-03MP jest statycznym (elektronicznym) wzorcowanym wskaźnikiem energii elektrycznej prądu przemiennego, trójfazowego w układzie bezpośrednim. Służy do wskazań i rejestracji pobranej energii elektrycznej oraz parametrów sieci zasilającej. Daje możliwość zdalnego odczytu wskazań poprzez przewodową sieć standardu RS-485. Licznik prądu LE-03MP pod wpływem przepływającego prądu i przyłożonego napięcia dokonuje precyzyjnego pomiaru ilości pobieranej energii elektrycznej. Pobór energii sygnalizowany jest poprzez miganie diod LED: dla energii czynnej "800 i/kWh"; dla energii biernej "800 i/kvar". Dodatkowo licznik dokonuje pomiaru parametrów sieci zasilającej. Wartości wskazywane są cyklicznie na wyświetlaczu LCD. Zmiana parametru następuje samoczynnie co 3 s. Istnieje możliwość ręcznego przełączania pomiędzy kolejnymi parametrami za pomocą przycisku umiejscowionego na czole licznika prądu. Wyświetlacz pracuje tylko przy załączonym zasilaniu wskaźnika. Licznik prądu LE-03MP posiada wewnętrzny przekaźnik załączający obwody faz L1, L2, i L3. Istnieje możliwość ręcznego sterowania przekaźnikiem (ON/OFF). Licznik prądu ma programową funkcję zabezpieczenia nadprądowego. Po przekroczeniu wartości granicznej obciążenia następuje otwarcie wewnętrznego przekaźnika na 5 min. Po tym czasie przekaźnik jest zamykany, a pomiar jest powtarzany. Energia prepaid, czyli funkcja przedpłaty to ustawiana wartość przyrostu energii czynnej do wykorzystania. Po jej przekroczeniu licznik odłącza wewnętrzny przekaźnik. Praca automatyczna to tryb pracy, w którym aktywne są funkcje automatycznego wyłączenia przekaźnika. Następuje to po przekroczeniu ustawionego prądu nadmiarowego oraz włączenie funkcji prepaid. Aktualny stan przekaźnika (ON/OFF) sygnalizowany jest na wyświetlaczu LCD oraz jako odpowiednia wartość rejestru modbus. Odczytu wszystkich mierzonych przez licznik prądu wartości oraz nastaw parametrów funkcji dokonujemy za pomocą protokołu Modbus RTU. Komunikacja ze wskaźnikiem pracującym jako urządzenia typu SLAVE odbywa się zgodnie ze standardem Modbus RTU przez port szeregowy RS-485. Odczytane wartości rejestrów, po przeliczeniu, dają wyniki zgodne ze wskazaniami na wyświetlaczu licznika. Każdy ze wskaźników identyfikowany jest poprzez unikalny adres nadawany przez użytkownika. Funkcja IrDA (transmisja danych w podczerwieni) w obecnej wersji programowej jest nieaktywna.
