Konwerter sygnałów U-I/U-I 24-240VUC | 3RS7006-1FW00 Siemens

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Siemens

Producent

Siemens

Kod

1884239

EAN

4047621001135

Kod Producenta

3RS7006-1FW00

Konwerter sygnałów U-I/U-I 24-240VUC

Informacja o Produkcie

Alternatywny kod produktu: 3RS70061FW00

Konwerter sygnału SIRIUS 3RS70 do separacji elektrycznej i do regulowanej konwersji standardowego sygnału analogowego lub też innego typowego sygnału czujnika pomiędzy układem sterowania a czujnikami / elementami wykonawczymi. Ze względu na separację elektryczną konwertery sygnałów zapobiegają wzajemnym zakłóceniom pomiędzy kanałami analogowymi. Dzięki wąskiej, kompaktowej konstrukcji wymagają niewiele miejsca na szynie montażowej, zwłaszcza w płaskich skrzynkach rozdzielczych i szafach rozdzielczych z niewielkimi odstępami rzędów. Wysokiej jakości, nowoczesny design w kolorze szarym tytanowym przyczynia się do spójnego wyglądu wszystkich urządzeń Siemens w szafie sterowniczej. Przejrzysta gama urządzeń obejmuje wszystkie przypadki zastosowań, upraszczając logistykę i magazynowanie. Dostępne są aktywne i pasywne przetworniki jednozakresowe, wielozakresowe i uniwersalne z różnymi napięciami zasilania i rodzajami przyłączy dla różnych analogowych sygnałów standardowych i innych typowych sygnałów czujników. Ponadto oferujemy warianty z przełączaniem ręcznym i automatycznym w celu dokładnego zdefiniowania wartości analogowej. Do konwerterów sygnałów 3RS70 dostępna jest odpowiednia płytka rozdzielania potencjałów i różne grzebienie łączące. Konwertery sygnałów 3RS70 zastępują sprawdzoną serię 3RS17. Przekaźniki SIRIUS – oferta na każdą sytuację.

Producent Siemens

Wzmacniacz separacyjny

Znamionowe napięcie zasilania dla AC 24 - 240 V
Znamionowa częstotliwość pracy 50 - 60 Hz
Znamionowe napięcie zasilające dla DC 24 - 240 V
Liczba wejść 0 mV ... 60 mV 1
Liczba wejść 0 mV ... 100 mV 1
Liczba wejść 0 mV ... 300 mV 1
Liczba wejść 0 mV ... 500 mV 1
Liczba wejść 0 V ... 1 V 1
Liczba wejść 0 V ... 2 V 1
Liczba wejść 0 V ... 5 V 1
Liczba wejść 0 V ... 10 V 1
Liczba wejść 0 V ... 20 V 1
Liczba wejść 2 V ... 10 V 1
Liczba wejść 0 mA ... 5 mA 1
Liczba wejść 0 mA ... 10 mA 1
Liczba wejść 0 mA ... 20 mA 1
Liczba wejść 4 mA ... 20 mA 1
Liczba wejść -5 mA ... +5 mA 1
Liczba wejść -20 mA ... +20 mA 1
Liczba wyjść 0 V ... 10 V 1
Liczba wyjść 0 mA ... 20 mA 1
Liczba wyjść 4 mA ... 20 mA 1
Liczba kanałów 1
Wyjście sygnalizacji zakłócenia Nie
Separacja galwaniczna pomiędzy wejściami Nie
Separacja galwaniczna pomiędzy wejściem a wyjściem Tak
Separacja galwaniczna pomiędzy wyjściami Nie
Separacja galwaniczna pomiędzy napięciem zasilającym a wszystkimi obw. prądowymi Tak
Poziom bezpieczeństwa SIL zgodnie z IEC 61508 Brak

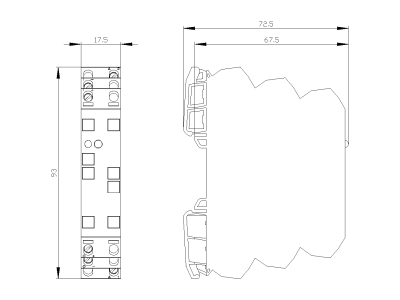

Wysokość 93 mm
Szerokość 17.5 mm
Głębokość 72.5 mm
Pobór mocy 0.5 W
Obciążenie 500 - 500 Ω
Zakres temperatur pracy -25 - 60 °C
Dryf temperatur 0.015 %/K
Budowa urządzenia Urządzenie wbudowane
Rodzaj połączenia elektrycznego Połączenie śrubowe
Sposób montażu Zatrzaskowe na szynie montażowej
Stopień ochrony (IP) IP20
