Jak działają wyłączniki nadprądowe i dlaczego warto je stosować?

Zasada działania wyłączników nadprądowych (MCB)?

Zasada działania wyłączników nadprądowych (MCB)

Zrozumienie zasady działania wyłącznika nadprądowego (inaczej MCB) pozwala lepiej docenić jego rolę w codziennym funkcjonowaniu instalacji elektrycznej, gdzie jest on jej nieodzownym elementem. Choć jego konstrukcja jest nieduża i z pozoru może wydawać się prosta, kryje się za nią precyzyjna i nowoczesna technologia.

Wyłączniki nadprądowe (pot. eski), działają jako automatyczne przełączniki elektryczne, które zostały zaprojektowane w celu ochrony obwodu elektrycznego przed zwarciami i przeciążeniami. Posiadają one mechanizm przeciążeniowy (termobimetalowy), który rozłącza obwód przy długotrwałym nagrzewaniu się na skutek podłączenia wielu urządzeń np. do jednego gniazdka, oraz mechanizm zwarciowy (elektromagnes), który w wyniku wystąpienia nagłego wzrostu natężenia prądu natychmiastowo rozłącza obwód.



Charakterystyki wyzwalania wyłączników nadprądowych

Warto również znać charakterystykę MCB, czyli na przykład jego typy B, C i D – które określają, jak szybko urządzenie zareaguje na różne poziomy prądu. Dobór odpowiedniego typu wyłącznika do charakterystyki obciążenia jest kluczowy dla prawidłowego działania instalacji. Wśród wielu charakterystyk wyzwalania wyróżnić można:

Charakterystyka B

Charakterystykę B zazwyczaj wyzwala przy prądzie od 3 do 5 razy większym od prądu znamionowego, co jest odpowiednie dla obciążeń rezystancyjnych lub lekko indukcyjnych.

Charakterystyka C

Charakterystykę C wyzwala przy prądzie od 5 do 10 razy większym od prądu znamionowego, dlatego nadaje się do obciążeń o umiarkowanej indukcyjności.

Charakterystyka D

Charakterystykę D wyzwala przy prądzie od 10 do 20 razy większym od prądu znamionowego, dzięki czemu nadaje się do obciążeń o wysokiej indukcyjności.


Dlaczego warto stosować wyłączniki nadprądowe?

Dzięki wielu możliwościom doboru, szybkość działania jak i precyzja wyłącznika sprawiają, że jest jednym z najskuteczniejszych narzędzi ochrony na rynku.

Wyłączniki nadprądowe Schneider Electric – seria Acti9

Schneider Electric posiada obszerną gamę wyłączników nadprądowych, której główną rodziną jest Acti9. Seria ta posiada asortyment z zakresu budownictwa mieszkaniowego, czyli aparaty K60 oraz budynków przemysłowych i komercyjnych, czyli iC60.

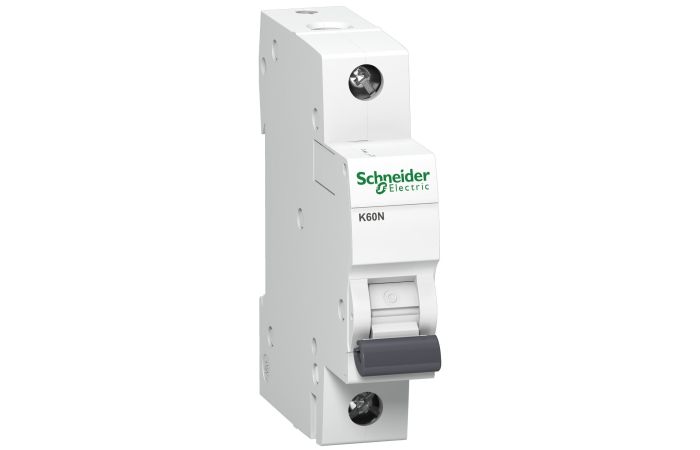

Wyłączniki Acti9 K60 – do mieszkań i lokali usługowych

  • Wytrzymałość zwarciowa 6kA

  • Prąd znamionowy od 2 do 63 A

  • Zgodność z normą IEC/EN 60898-1

  • Zaciski ząbkowane zwiększające siłę docisku

  • Idealne do budownictwa mieszkaniowego i małych lokali usługowych

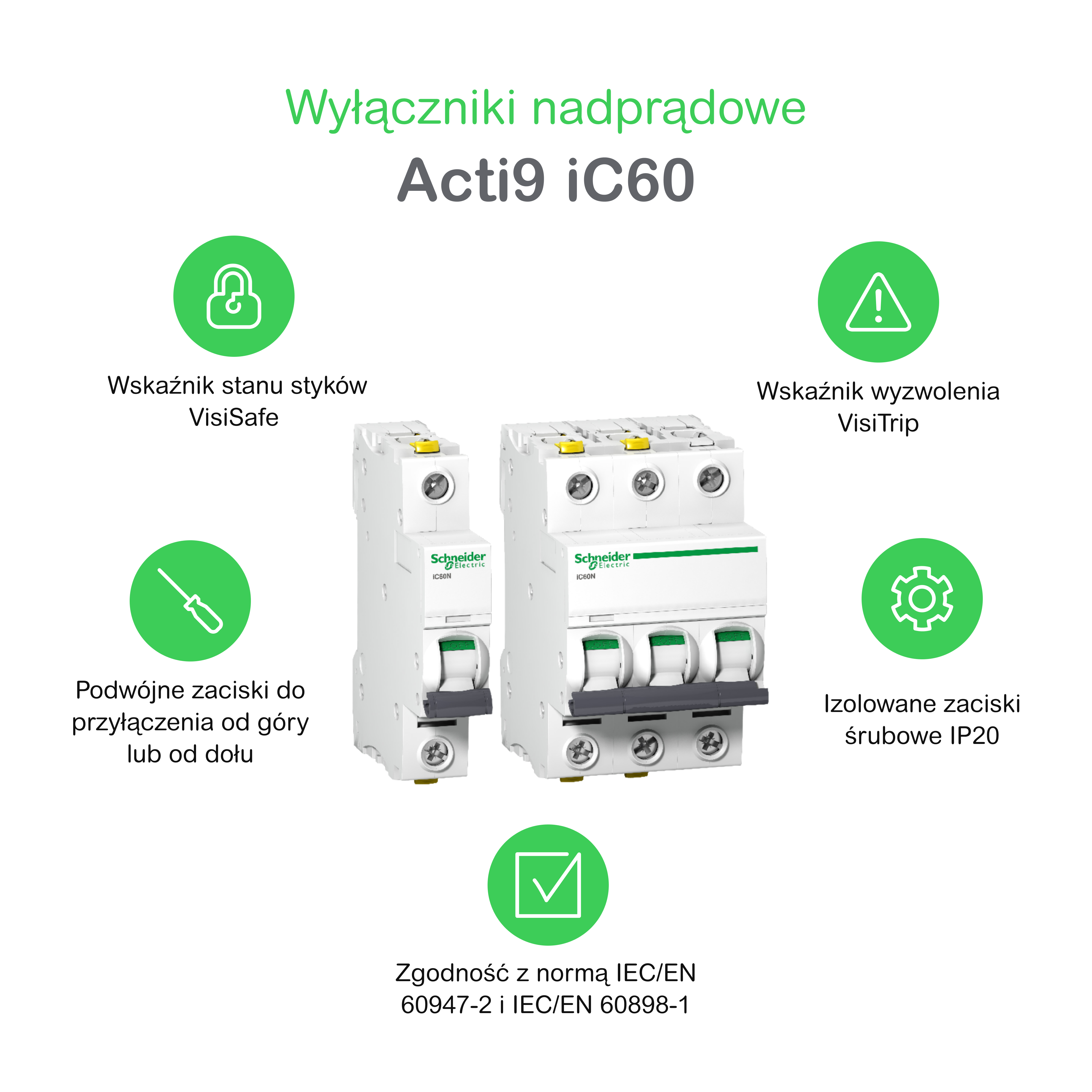

Wyłączniki Acti9 iC60 – do przemysłu i budynków komercyjnych

  • Wytrzymałość zwarciowa 10 / 15 / 25kA

  • Prąd znamionowy od 1 do 63 A

  • Zgodność z normami IEC 60947-2 i IEC/EN 60898-1

  • Izolowane zaciski śrubowe IP20

  • Zastosowanie w obiektach komercyjnych, przemysłowych i budownictwie mieszkaniowym



Podsumowanie – bezpieczeństwo i niezawodność MCB

Znajomość zasad działania MCB, to nie tylko ciekawostka techniczna, ale wiedza praktyczna, która może pomóc Ci w uniknięciu wielu awarii, a nawet pożarów. Pamiętaj, że bezpieczeństwo zarówno instalacji, jak i użytkownika jest najważniejsze, a to zapewnić mogą tylko produkty najwyższej jakości.

Poznaj wyłączniki nadprądowe Acti9 i zapewnij sobie najwyższy poziom bezpieczeństwa!
