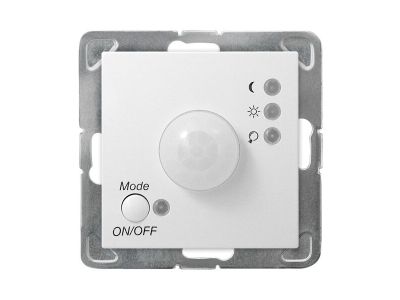

Elektroniczny czujnik ruchu ŁP-16Y/m/00 Biały, Impresja | ŁP-16Y/m/00 Ospel

Elektroniczny czujnik ruchu służy do automatycznego załączania źródeł światła oraz sprzętu sygnalizacyjnego (np. w domowych systemach alarmowych) po wykryciu ruchu w strefie zasięgu i samoczynnego wyłączania po upływie nastawionego czasu.

Czujnik ruchu współpracuje z żarówkami typu LED.

Konstrukcja czujnika umożliwia jego zastosowanie do budowania szeregowych instalacji złożonych z dowolnej liczby czujników, jak również z innymi standardowymi łącznikami do użytku domowego (np. jednobiegunowy lub zmienny). Sterowanie czujnikiem odbywa się poprzez naciskanie przycisku znajdującego się w lewym dolnym rogu pokrywy zewnętrznej oznaczonego MODE/ON/OFF. Istnieje możliwość ustawienia jednego z pięciu trybów pracy:

    OFF - tryb wyłączony (czujnik całkowicie wyłączony). Dioda przekaźnika (przy piktogramie żarówki) świeci na zielono.
    ON - tryb włączony (czujnik włącza oświetlenie na stałe - pełni funkcję łącznika jednobiegunowego) dioda przekaźnika (przy piktogramie żarówki) świeci na czerwono.
    RUCH - DZIEŃ - tryb, w którym włączenie oświetlenia następuje w chwili kiedy czujnik wykryje ruch niezależnie od stopnia natężenia światła w pomieszczeniu w którym zainstalowany jest czujnik (dzień lub noc). Dioda trybu "ruch" (przy piktogramie słoneczka) zapala się na kolor czerwony. Dioda "przekaźnika" (przy piktogramie żarówki) pali się na zielono jeżeli oświetlenie jest wyłączone lub na czerwono jeżeli oświetlenie jest załączone.
    RUCH - NOC - tryb, w którym włączanie oświetlenia następuje w chwili wykrycia ruchu przez czujnik, ale tylko w przypadku gdy natężenie światła w pomieszczeniu w którym zainstalowany jest czujnik spada poniżej określonego poziomu. Poziom ten definiuje użytkownik poprzez przekręcanie pokrętła regulacyjnego (opisanego jako LUX ) znajdującego się na module sterownia pod pokrywą zewnętrzną czujnika z lewej strony. Zakres regulacji mieści się w granicach od 0 do 1000 lux. Podczas tego trybu dioda "ruch - noc" (przy piktogramie księżyca) pali się na czerwono, natomiast dioda przekaźnika (przy piktogramie żarówki) pali się na zielono jeżeli oświetlenie jest wyłączone lub na czerwono jeżeli oświetlenie jest załączone.
    RANDOM - tryb symulacji obecności - jest formą zabezpieczenia pomieszczenia przed włamaniem podczas długotrwałej nieobecności użytkownika. Po zapadnięciu zmierzchu czujnik w losowo wybranym czasie w zakresie od 10 do 60 min włączy oświetlenie na ustawiony przez użytkownika czas, pomnożony przez losowy mnożnik z zakresu 1÷3. Regulacji nastawy czasu dokonuje się za pomocą pokrętła (opisanego jako TIME) umieszczonego na module sterowania pod pokrywą zewnętrzną z prawej strony. Zakres regulacji mieści się w granicach 3s÷5min. Podczas tego trybu 2 diody (przy piktogramach słoneczka i księżyca) migają na przemian kolorem czerwonym.

Funkcja blokady przycisku sterowania

W przypadku zainstalowania wyrobu w obiekcie publicznym (np. hotel), administrator budynku często nie życzy sobie aby przypadkowe osoby dysponowały możliwością zmiany nastawy trybu pracy czujnika ruchu. Należy wówczas skorzystać z funkcji blokady przycisku sterowania. Inicjujemy ją naciskając i przytrzymując powyższy przycisk przez ok. 10s. W trakcie tej nastawy czujnik nie będzie reagował na krótkotrwałe naciskanie przycisku. Odwołanie funkcji blokady realizujemy również poprzez naciśnięcie i przytrzymanie przycisku przez ok. 10s.
