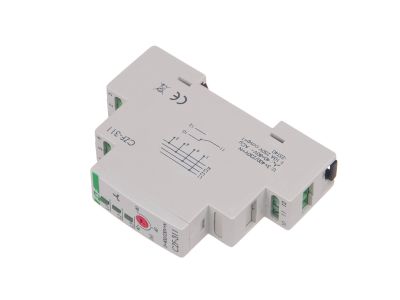

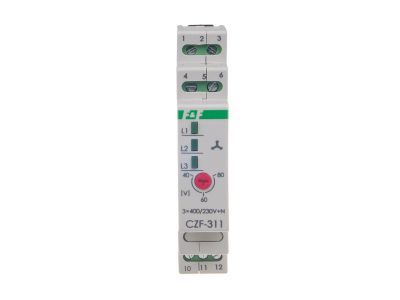

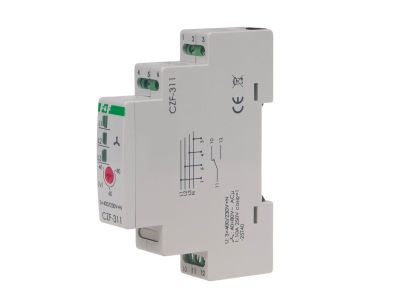

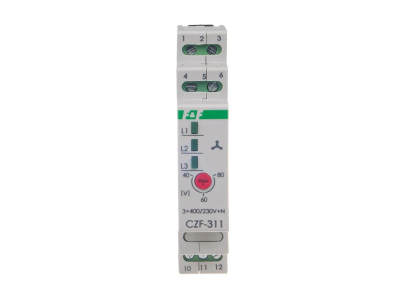

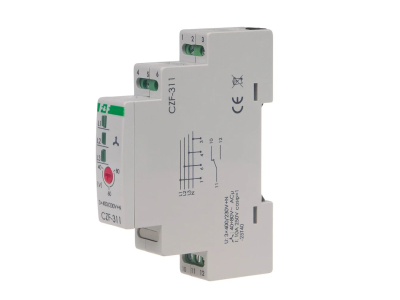

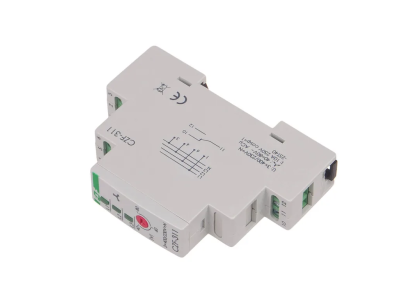

Czujnik zaniku i asymetrii faz z regulowanym progiem asymetrii napięć CZF-311 montaż na szynie DIN | CZF-311 F&F
Czujnik zaniku i asymetrii faz z regulowanym progiem asymetrii napięć CZF-311 montaż na szynie DIN
Informacja o Produkcie
Napięcie zasilania 3 × 400 V + N
Współpraca z agregatami prądotwórczymi NIE
Kontrola zaniku / asymetrii faz TAK
Kontrola kolejności faz NIE
Kontrola styków stycznika NIE
Element wykonawczy przekaźnik
Maksymalny prąd obciążenia 10 A
Konfiguracja styków 1 × NO/NC
Separacja styku TAK
Asymetria napięciowa zadziałania 40÷80 V
Histereza napięciowa 5 V
Opóźnienie wyłączenia 4 s
Kontrola zasilania 3 × LED zielona
Przyłącze zaciski śrubowe 2,5 mm²
Moment dokręcający 0,4 Nm
Pobór mocy 0,56 W
Temperatura pracy -25÷40°C
Wymiary 1 moduł (18 mm)
Montaż na szynie 35 mm
Stopień ochrony IP20 Z regulowanym progiem asymetrii napięciowej zadziałania. Styk 1 x NO/NC.
Czujnik zaniku fazy przeznaczony jest do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika.
- Producent F&F
Przekaźnik kontroli faz
- Rodzaj połączenia elektrycznego Połączenie śrubowe
- Z odłączalnymi zaciskami Nie
- Znamionowe napięcie sterowania Us dla AC 50 Hz 3 - 400 V
- Rodzaj napięcia sterowania AC
- Kontrola kolejności faz Nie
- Detekcja zaniku fazy Tak
- Funkcja kontroli podnapięciowej Nie
- Funkcja kontroli nadnapięciowej Nie
- Kontrola asymetrii faz Tak
- Zakres pomiarowy napięcia 140 - 270 V
- Minimalna regulowana zwłoka czasowa przy zaniku zasilania 4 s
- Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania 4 s
- Liczba styków przełącznych 1
- Wysokość 90 mm
- Głębokość 65 mm
