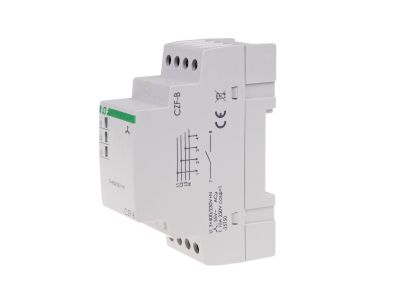

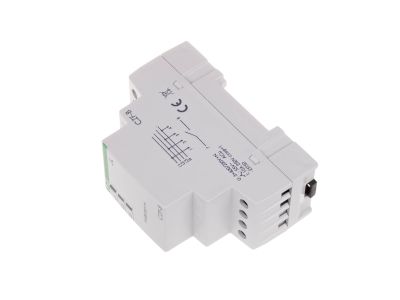

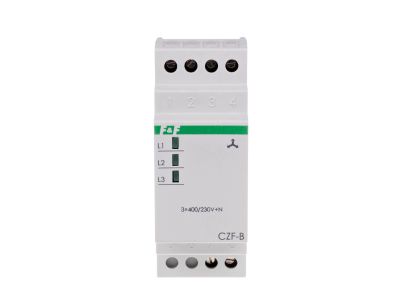

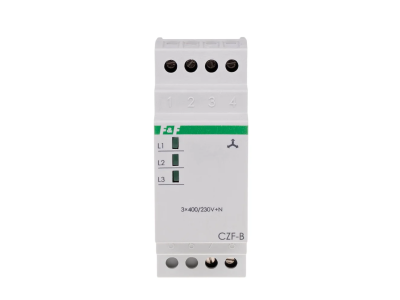

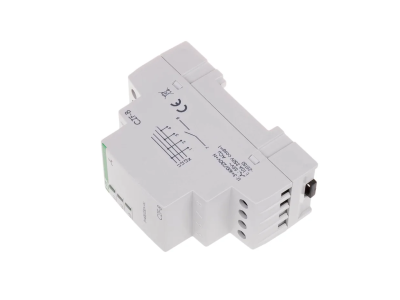

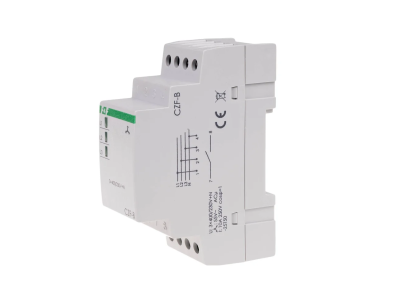

Czujnik zaniku i asymetrii faz CZF-B montaż na szynie DIN
Informacja o Produkcie
Napięcie zasilania 3 × 400 V + N
Współpraca z agregatami prądotwórczymi NIE
Kontrola zaniku / asymetrii faz TAK
Kontrola kolejności faz NIE
Kontrola styków stycznika NIE
Element wykonawczy przekaźnik
Maksymalny prąd obciążenia 10 A
Konfiguracja styków 1 × NO
Separacja styku TAK
Asymetria napięciowa zadziałania 55 V
Histereza napięciowa 5 V
Opóźnienie wyłączenia 4 s
Kontrola zasilania 3 × LED zielona
Przyłącze zaciski śrubowe 4,0 mm²
Moment dokręcający 0,5 Nm
Pobór mocy 1,6 W
Temperatura pracy -25÷40°C
Wymiary 2 moduły (35 mm)
Montaż na szynie 35 mm
Stopień ochrony IP20 Ze stałym progiem asymetrii napięciowej zadziałania. Styk 1NO.
Czujnik zaniku fazy przeznaczony jest do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika.
- Producent F&F
Przekaźnik kontroli faz
- Rodzaj połączenia elektrycznego Połączenie śrubowe
- Z odłączalnymi zaciskami Nie
- Znamionowe napięcie sterowania Us dla AC 50 Hz 3 - 400 V
- Kontrola kolejności faz Nie
- Detekcja zaniku fazy Tak
- Funkcja kontroli podnapięciowej Nie
- Funkcja kontroli nadnapięciowej Nie
- Kontrola asymetrii faz Tak
- Zakres pomiarowy napięcia 140 - 270 V
- Minimalna regulowana zwłoka czasowa przy zaniku zasilania 4 s
- Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania 4 s
- Liczba styków zwiernych 1
- Wysokość 90 mm
- Głębokość 65 mm
