Czujnik kolejności i zaniku fazy CKF-319-TRMS z regulacją czasu zadziałania i powrotu | CKF-319-TRMS F&F

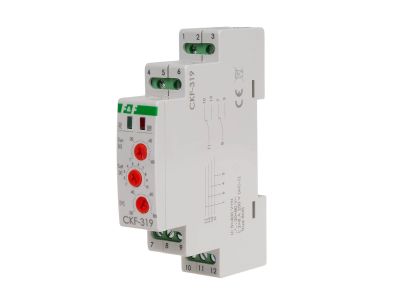

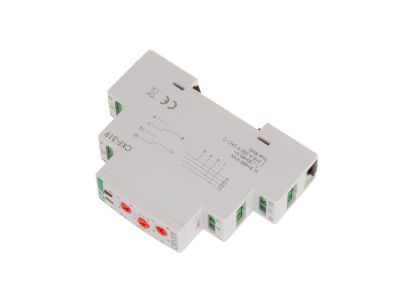

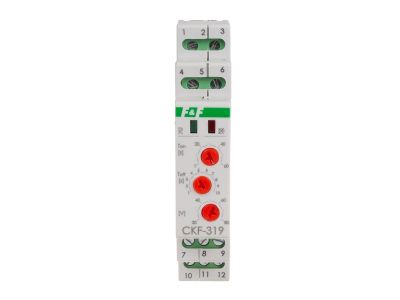

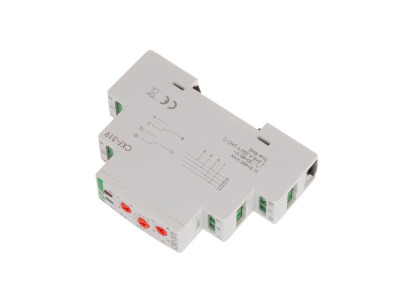

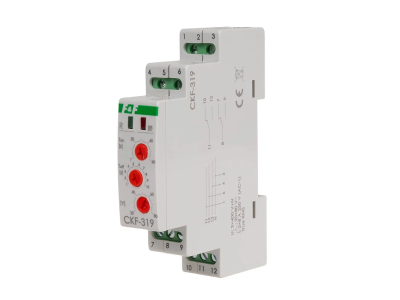

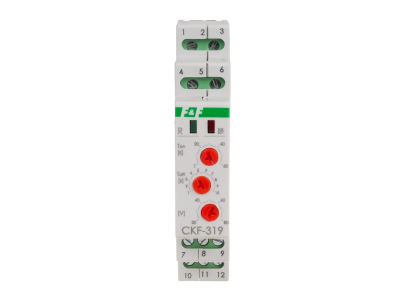

Czujnik kolejności i zaniku fazy CKF-319-TRMS z regulacją czasu zadziałania i powrotu
Informacja o Produkcie
Napięcie zasilania 3 × 400 V + N
Współpraca z agregatami prądotwórczymi NIE
Kontrola zaniku / asymetrii faz TAK
Kontrola kolejności faz TAK
Kontrola styków stycznika NIE
Element wykonawczy przekaźnik
Maksymalny prąd obciążenia 2 × 8 A
Konfiguracja styków 2 × NO/NC
Separacja styku TAK
Asymetria napięciowa zadziałania 20÷80 V
Histereza napięciowa 5 V
Opóźnienie wyłączenia 1÷10 s
Opóźnienie załączenia 1÷60 s
Kontrola zasilania 2 × LED
Opóźnienie wyłączenia przy asymetrii i zaniku 1÷10 s
Opóźnienie wyłączenia przy braku fazy 1 s
Przyłącze zaciski śrubowe 2,5 mm²
Moment dokręcający 0,4 Nm
Pobór mocy 1,6 W
Temperatura pracy -25÷40°C
Wymiary 1 moduł (18 mm)
Montaż na szynie 35 mm
Stopień ochrony IP20 True RMS Do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożących zniszczeniem silnika oraz zabezpieczeniem kierunku obrotów silnika w przypadku zmiany faz przed czujnikiem.
- Producent F&F
- Wymiary 0.019m x 0.07m x 0.095m
- Seria producenta CKF
Przekaźnik kontroli faz
- Rodzaj połączenia elektrycznego Połączenie śrubowe
- Z odłączalnymi zaciskami Nie
- Znamionowe napięcie sterowania Us dla AC 50 Hz 400 - 400 V
- Rodzaj napięcia sterowania AC
- Kontrola kolejności faz Tak
- Detekcja zaniku fazy Tak
- Funkcja kontroli podnapięciowej Nie
- Funkcja kontroli nadnapięciowej Nie
- Kontrola asymetrii faz Tak
- Zakres pomiarowy napięcia 150 - 280 V
- Minimalna regulowana zwłoka czasowa przy podaniu zasilania 1 s
- Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania 16 s
- Minimalna regulowana zwłoka czasowa przy zaniku zasilania 1 s
- Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania 10 s
- Liczba styków przełącznych 2
- Szerokość 18 mm
- Wysokość 98 mm
- Głębokość 69 mm
