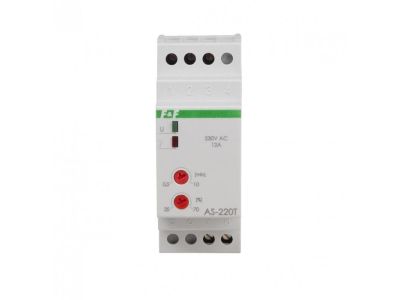

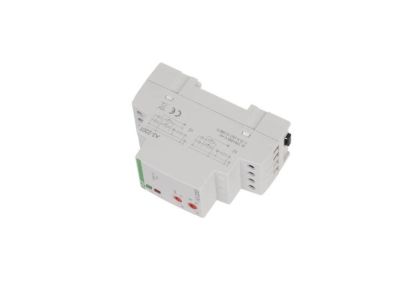

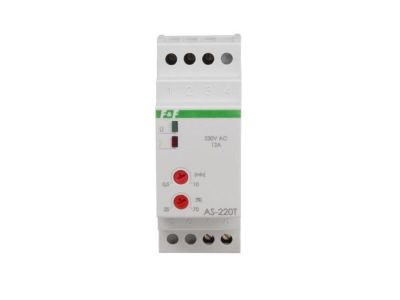

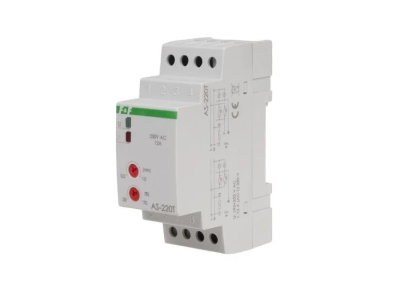

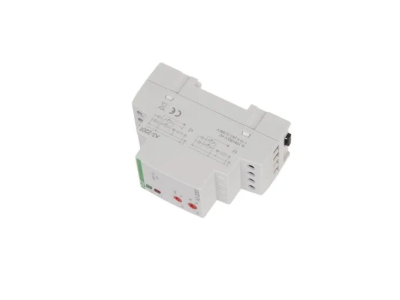

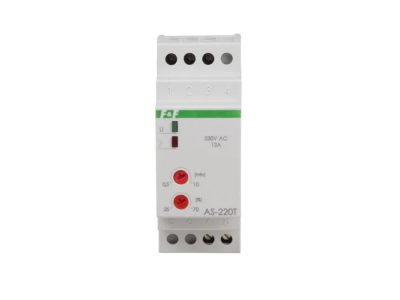

Automat schodowy 230V AC z reg.ostrzeganiem i przeciwblokadą do LED | AS-220T F&F

Zasilanie 195÷253 V AC. Maksymalne obciążenie 12 A. Na szynę 35 mm.
Z funkcją sygnalizacji wyłączenia oświetlenia.

Automat schodowy utrzymuje włączone oświetlenie przez określony czas. Po jego upływie oświetlenie zostanie wyłączone automatycznie. Sprawdza się do czasowego załączania światła w korytarzach, klatkach schodowych itp.
Działanie automatu schodowego AS-220T

Działanie automatu schodowego inicjujemy naciśnięciem przycisku chwilowego (dzwonkowego). Od tego momentu światło jest włączone przez określony czas. Po jego upływie światło przygasa na 30 sekund. I dopiero po tym czasie wyłącza się całkowicie. Takie działanie automatu schodowego pozwala nam bezpiecznie dojść do włącznika i nacisnąć go, żeby ponownie włączyć pełne światło.

Zarówno czas załączenia światła, jak i poziom jego jasności ustawiamy za pomocą potencjometru. Włączenie światła może trwać od 0,5 minuty do maksymalnie 10 minut. Natomiast stopień przygaszenia j możemy ustawić w zakresie 25%-75%.
Funkcja przeciwblokady w automacie schodowym

Automat schodowy AS-220 T może mieć przeciwblokadę włączoną lub wyłączoną. Wybór dokonywany jest na etapie montażu urządzenia przez instalatora. To fachowiec decyduje o zwarciu wejścia wyboru do napięcia fazowego lub pozostawieniu go niepodłączonym. Włączenie lub wyłączenie przeciwblokady ma konsekwencje w sposobie działania automatu schodowego.
Zasada działania automatu schodowego z przeciwblokadą

Przeciwblokada zapewnia wyłączenie światła po ustawionym czasie. Dotyczy to sytuacji, gdy ktoś zablokuje włącznik tak, aby światło się nie wyłączyło. Na przykład za pomocą zapałki. Dzięki aktywnej funkcji przeciwblokady automat odmierzy ustawiony czas i wyłączy oświetlenie. Ponowne załączenie nastąpi dopiero po usunięciu blokady. Istotne jest, że funkcja przeciwblokady działa jedynie przy podłączeniu z instalacją 4-przewodową.
Automat schodowy z czujnikiem ruchu. Przeciwblokada wyłączona

Gdy funkcja przeciwblokady jest wyłączona, możemy połączyć pracę automatu schodowego z czujnikami ruchu. Wówczas:
- Kiedy czujnik ruchu jest wyzwolony i ma zwarty styk roboczy, oświetlenie będzie świecić pełną mocą.
- Jeżeli styk czujnika ruchu rozewrze się, a czas ustawiony na automacie upłynie wcześniej, to nastąpi zredukowanie jasności świecenia do ustawionej mocy na czas 30 s.
- Jeżeli styk czujnika ruchu rozewrze się, zanim upłynie czas ustawiony na automacie schodowym, to oświetlenie zostanie podtrzymane jeszcze przez pozostały czas. I dopiero po jego upływie nastąpi zredukowanie jasności oświetlenia.

UWAGi dla użytkowników:
- AS-220 T może współpracować z przyciskami podświetlanymi.
- Automat nie może współpracować z lampami nieprzystosowanymi do sterowania fazowego. Są to np.: lampy jarzeniowe, świetlówki kompaktowe lub inne lampy z elektronicznym zapłonnikiem.
- Automat może współpracować ze ściemnianym oświetleniem LED (sterowaniem fazowym).
